PMC-53M-A

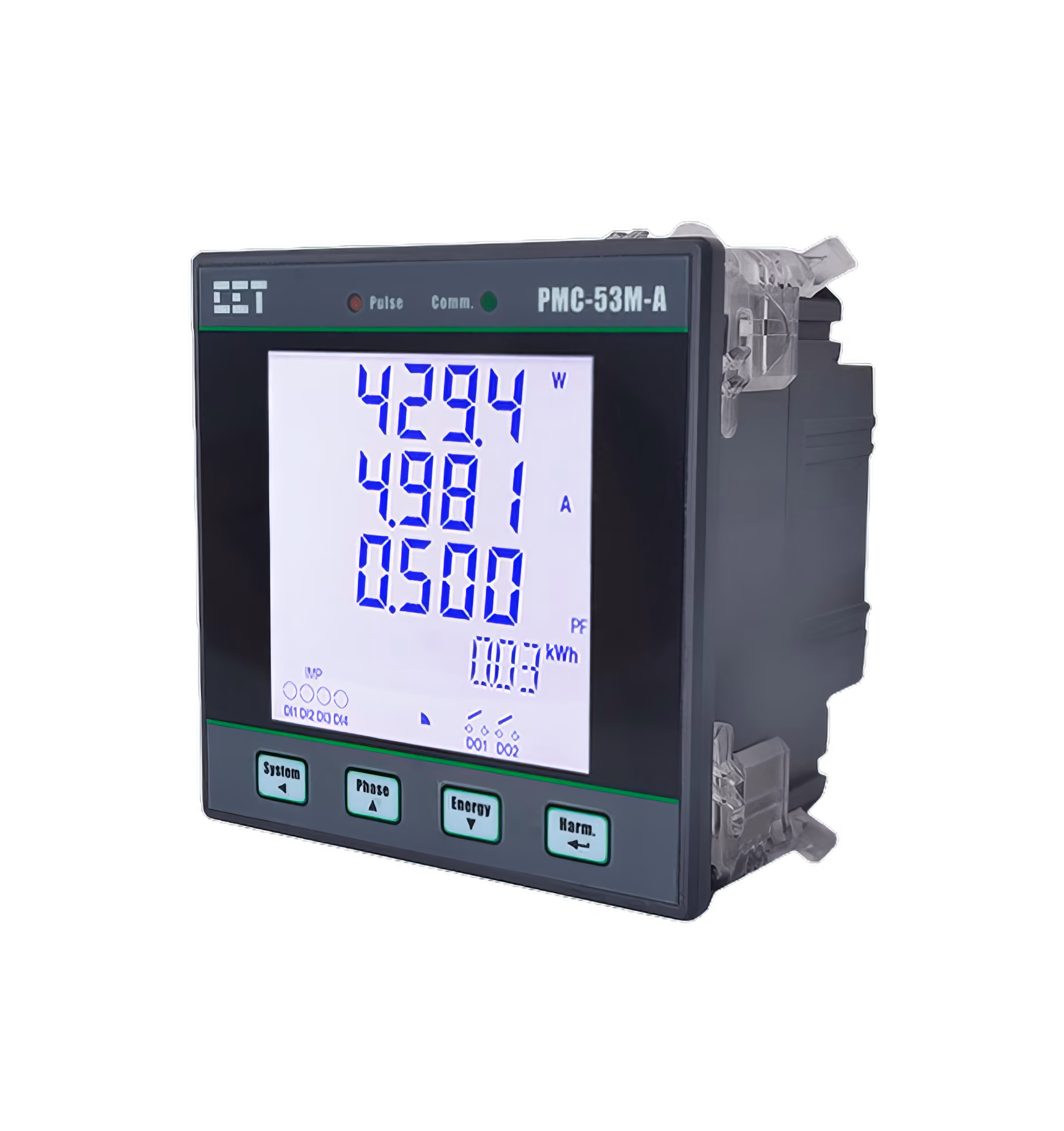

The PMC-53M-A is a DIN96 (96x96x88mm) digital meter engineered for comprehensive power and energy monitoring in three-phase systems. Its robust design and versatile features make it suitable for a wide range of applications, from panel metering to substation automation.
Key Features:
- True RMS Measurements: Accurate monitoring of voltage, current, power, and energy parameters.
- High Accuracy: Complies with IEC 62053-22 Class 0.5S kWh accuracy standard.

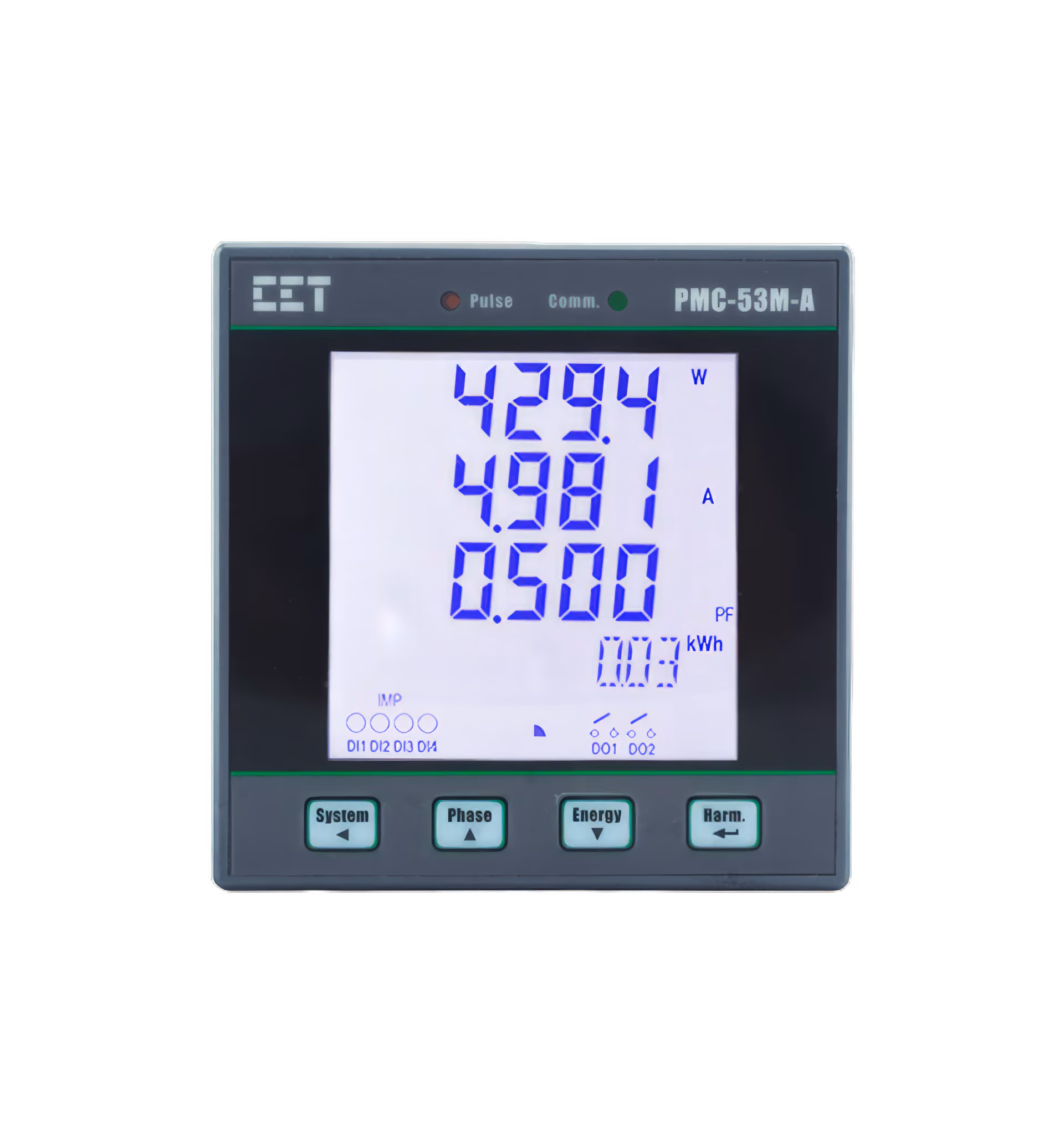

- Display: Large, backlit 7-segment LCD for clear visualization.
- Digital Inputs: Optional four digital inputs for status monitoring.
- Relay Outputs: Optional two relay outputs for control and alarm applications.
- Communication: Standard RS-485 port with Modbus RTU protocol support for seamless integration into energy management systems.
- Ease of Use: Intuitive user interface with LED indicators for energy pulsing and communication activities.

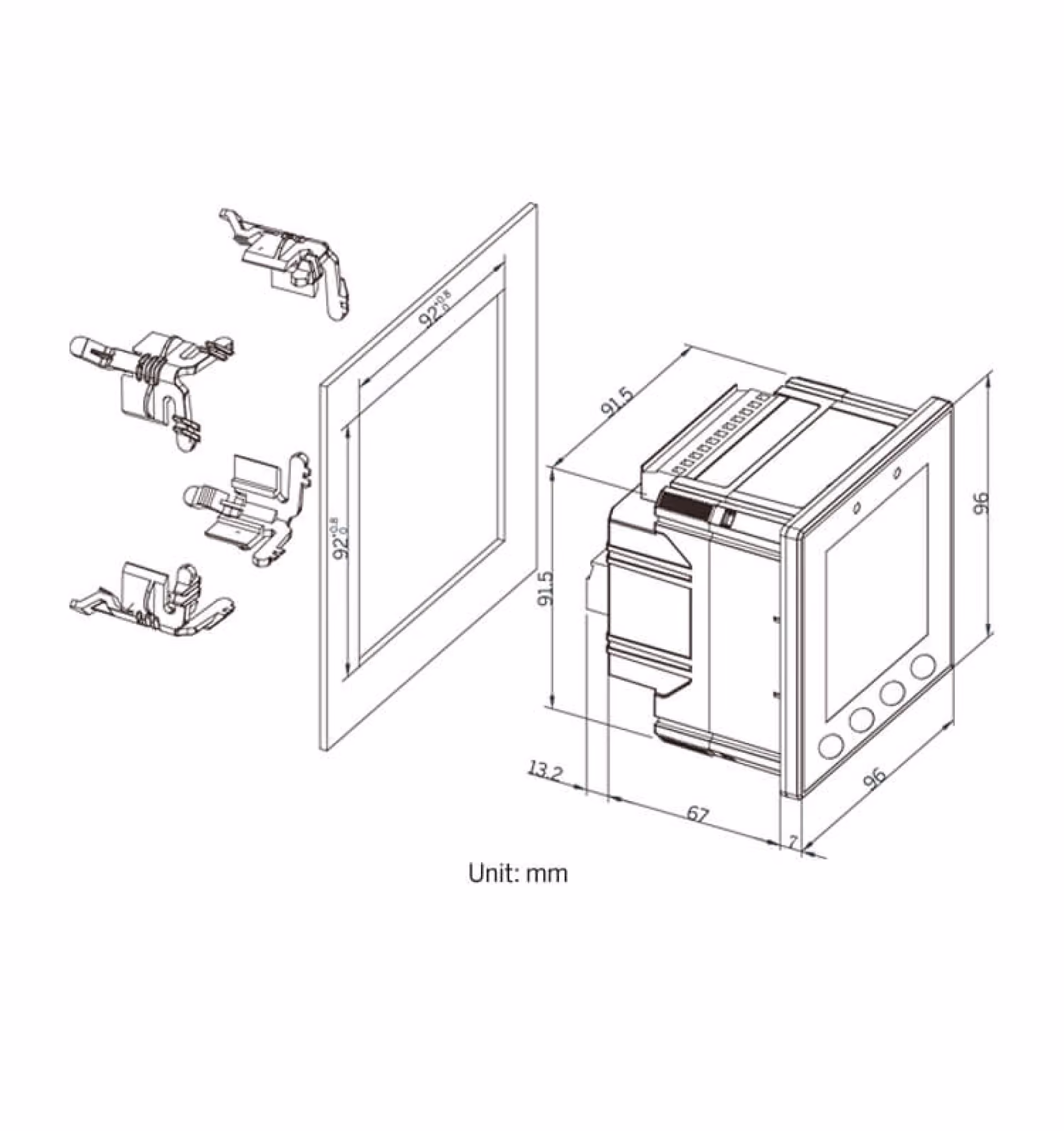

- Installation: Easy installation with mounting clips, no tools required.
Ease of Use
- Large, backlit LCD display with wide viewing angle
- Intuitive user interface
- LED indicators for Energy Pulsing and Communication activities
- Password protected setup via Front Panel or free PMC Setup software
- Easy installation with mounting clips, no tools required
Multifunction True RMS Measurements
- ULN, ULL per Phase and Average
- Current per Phase and Average with calculated Neutral Current
- kW, kvar, kVA, PF per Phase and Total
- kWh, kvarh Import / Export / Net / Total and kVAh Total
- Frequency
- Device Operating Time (Running Hours)
- Optional DI Pulse Counters
Enhanced Measurements
- U and I THD, TOHD, TEHD and Individual Harmonics up to 31st
- Current TDD, TDD Odd, TDD Even, K-Factor and Crest Factor
- U and I Unbalance and Phase Angles
- Displacement PF
- Fundamental U, I and kW per Phase
- Total Fundamental kW & Total Harmonic kW
- U and I Symmetrical Components
- kvarh Q1-Q4
- Present, Predicted Demands and Max. Demands for kW/kvar/kVA Total
- Per Phase Current with Timestamp for This Month & Last Month (or Since Last Reset & Before Last Reset)
