The PMC-S963-C and PMC-S963-E are DIN96 (96x96x92mm) digital multifunction meters designed for high-accuracy three-phase power and energy monitoring. Engineered for industrial, commercial, and utility applications, both models comply with IEC 62053-22 Class 0.5S accuracy standards, making them effective replacements for traditional analog instrumentation.

Key Features:

• True RMS Measurements: Supports real-time monitoring of voltage, current, power, energy, power factor, and frequency.
• High Accuracy: IEC 62053-22 Class 0.5S compliance ensures precise readings.

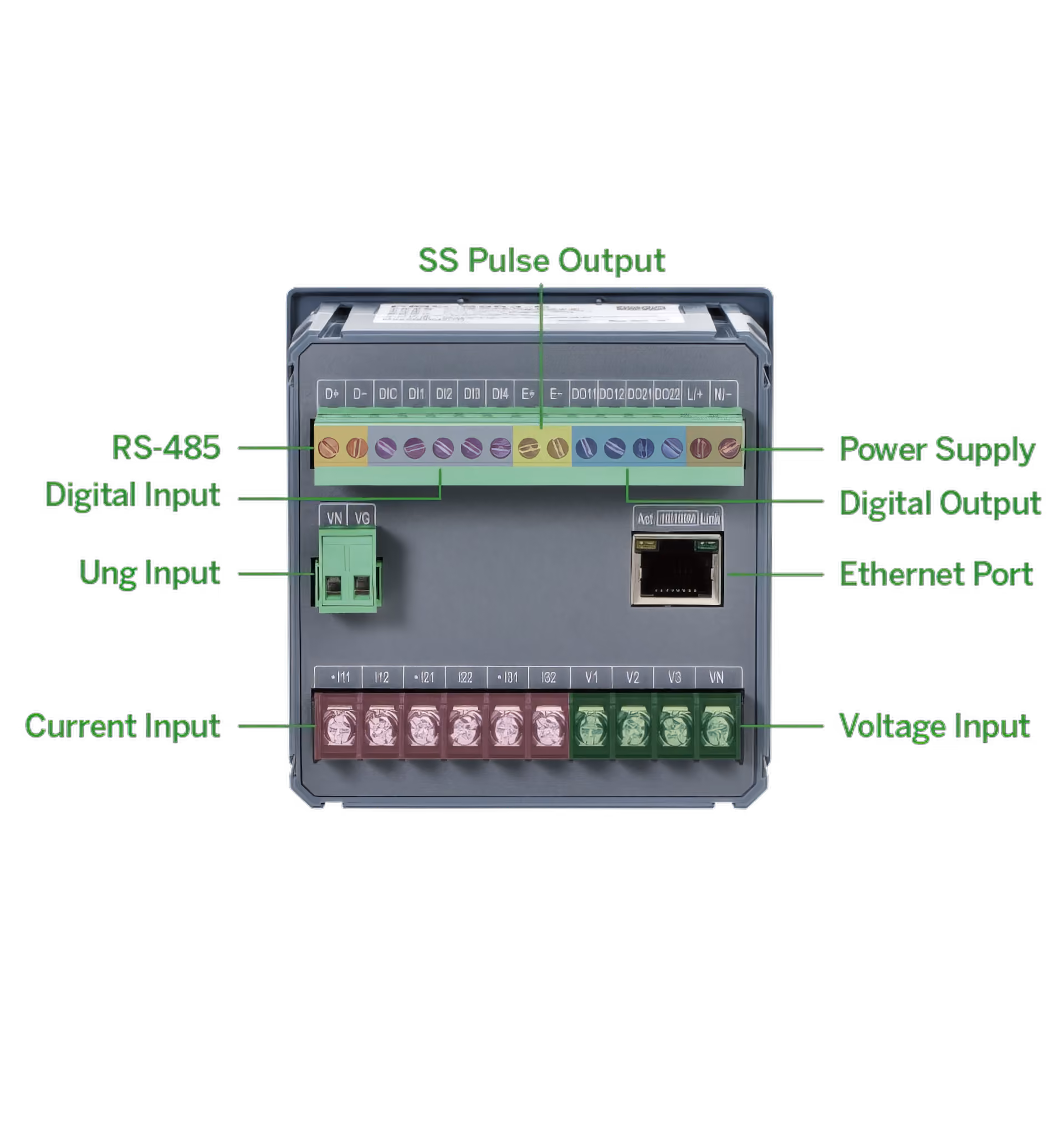

• I/O Options (Standard): Includes 4 Digital Inputs (DI), 2 Digital Outputs (DO), and 1 Solid-State (SS) Pulse Output.
• PMC-S963-E Additions: Includes 1xUng input for neutral-to-ground measurement and a 10/100BaseT Ethernet port for Modbus TCP integration.
• PMC-S963-C Additions: Offers optional analog output (AO) for integration with external analog systems.
• Communication: Both models feature RS-485 with support for Modbus RTU and other industry protocols.
• Display: Large, backlit 7-segment LCD for easy viewing and configuration.

‍

Typical Applications:

• Industrial load monitoring and cost allocation
• Commercial energy sub-metering
• Utility substation panel integration
• Building and process automation
• EMS/BAS/SCADA system integration

‍

PMC-S963-C 和 PMC-S963-E 是 DIN96（96x96x92mm）多功能数字电表，专为高精度三相电力与电能监测而设计。两款型号均符合 IEC 62053-22 Class 0.5S 精度标准，是传统模拟仪表的理想替代方案，适用于工业、商业及公用事业领域。
主要特点：

• 真有效值测量：支持实时监测电压、电流、功率、电能、功率因数及频率
• 高精度：符合 IEC 62053-22 Class 0.5S 精度标准，确保读数精准
• 标准 I/O 选项：配备 4 路数字输入（DI）、2 路数字输出（DO）、1 路固态脉冲输出（SS）
• PMC-S963-E 额外功能：增加 1 路 Ung 输入用于中性线对地电压测量，以及 10/100BaseT 以太网端口，支持 Modbus TCP 集成
• PMC-S963-C 额外功能：提供可选模拟输出（AO），便于与外部模拟系统集成
• 通信：两款型号均支持 RS-485 通信，兼容 Modbus RTU 和其他行业协议
• 显示屏：配备大型背光 7 段 LCD 显示屏，便于查看与配置

典型应用：

• 工业负载监测与成本分摊
• 商业能源分表计量
• 公用事业变电站配电盘集成
• 楼宇与流程自动化
• 能源管理系统（EMS）/ 楼宇自动化系统（BAS）/ SCADA 系统集成

PMC-S963-C และ PMC-S963-E เป็นมิเตอร์มัลติฟังก์ชันขนาด DIN96 (96x96x92 มม.) สำหรับการวัดพลังงานและไฟฟ้าสามเฟสที่มีความแม่นยำสูง ออกแบบมาเพื่อใช้งานในภาคอุตสาหกรรม เชิงพาณิชย์ และสาธารณูปโภค ทั้งสองรุ่นเป็นไปตามมาตรฐาน IEC 62053-22 Class 0.5S เหมาะสำหรับแทนที่อุปกรณ์แอนะล็อกแบบดั้งเดิม
คุณสมบัติหลัก:

• การวัด True RMS: ตรวจวัดแรงดัน กระแส กำลังไฟฟ้า พลังงาน ตัวประกอบกำลัง และความถี่แบบเรียลไทม์
• ความแม่นยำสูง: สอดคล้องกับมาตรฐาน IEC 62053-22 Class 0.5S
• I/O มาตรฐาน: มี 4 อินพุตดิจิทัล (DI), 2 เอาต์พุตดิจิทัล (DO), และ 1 พัลส์เอาต์พุตแบบ Solid-State (SS)
• คุณสมบัติเพิ่มของ PMC-S963-E: เพิ่มอินพุต Ung สำหรับวัดแรงดันระหว่างนิวทรัลกับกราวด์ และพอร์ต Ethernet 10/100BaseT สำหรับเชื่อมต่อ Modbus TCP
• คุณสมบัติเพิ่มของ PMC-S963-C: มีเอาต์พุตแอนะล็อก (AO) เสริม สำหรับการเชื่อมต่อกับระบบภายนอก
• การสื่อสาร: ทั้งสองรุ่นรองรับ RS-485 และโปรโตคอลอุตสาหกรรมเช่น Modbus RTU
• หน้าจอแสดงผล: จอ LCD แบบ 7 เซกเมนต์ขนาดใหญ่ มีแสงพื้นหลัง มองเห็นง่ายและตั้งค่าได้สะดวก

การใช้งานทั่วไป:

• การตรวจสอบโหลดในโรงงานและการจัดสรรต้นทุน
• การวัดพลังงานย่อยในอาคารพาณิชย์
• การเชื่อมต่อกับแผงควบคุมในสถานีย่อย
• ระบบอัตโนมัติของอาคารและกระบวนการผลิต
• การรวมเข้ากับระบบ EMS / BAS / SCADA

PMC-S963-C dan PMC-S963-E ialah meter multifungsi digital DIN96 (96x96x92mm) yang direka untuk pemantauan tenaga dan kuasa tiga fasa dengan ketepatan tinggi. Diperbuat untuk aplikasi industri, komersial dan utiliti, kedua-dua model mematuhi piawaian IEC 62053-22 Class 0.5S dan merupakan pengganti berkesan bagi peralatan analog tradisional.
Ciri-ciri Utama:

• Pengukuran True RMS: Menyokong pemantauan masa nyata bagi voltan, arus, kuasa, tenaga, faktor kuasa dan frekuensi
• Ketepatan Tinggi: Mematuhi IEC 62053-22 Class 0.5S untuk bacaan yang tepat
• Pilihan I/O (Standard): Termasuk 4 Input Digital (DI), 2 Output Digital (DO), dan 1 Output Denyutan SS (Solid-State)
• Tambahan untuk PMC-S963-E: 1 input Ung untuk pengukuran neutral-ke-bumi dan port Ethernet 10/100BaseT untuk integrasi Modbus TCP
• Tambahan untuk PMC-S963-C: Menawarkan pilihan output analog (AO) untuk integrasi sistem analog luaran
• Komunikasi: Kedua-dua model menyokong RS-485 dan protokol industri termasuk Modbus RTU
• Paparan: LCD 7 segmen besar dengan lampu latar untuk paparan dan konfigurasi yang mudah

Aplikasi Biasa:

• Pemantauan beban industri dan peruntukan kos
• Sub-metering tenaga untuk bangunan komersial
• Integrasi panel pencawang utiliti
• Automasi bangunan dan proses industri
• Integrasi dengan sistem EMS/BAS/SCADA

PMC-S963-C và PMC-S963-E là đồng hồ đo điện đa chức năng kỹ thuật số DIN96 (96x96x92mm) được thiết kế để giám sát công suất và năng lượng ba pha với độ chính xác cao. Cả hai mẫu đều phù hợp với các ứng dụng công nghiệp, thương mại và tiện ích, đáp ứng tiêu chuẩn IEC 62053-22 Class 0.5S, là lựa chọn lý tưởng thay thế thiết bị đo analog truyền thống.
Tính năng chính:

• Đo RMS thực: Hỗ trợ giám sát thời gian thực các thông số điện áp, dòng điện, công suất, năng lượng, hệ số công suất và tần số
• Độ chính xác cao: Tuân thủ IEC 62053-22 Class 0.5S cho độ chính xác tuyệt đối
• Tùy chọn I/O (Tiêu chuẩn): Gồm 4 ngõ vào kỹ thuật số (DI), 2 ngõ ra kỹ thuật số (DO), và 1 ngõ ra xung trạng thái rắn (SS)
• Tính năng bổ sung của PMC-S963-E: Thêm 1 ngõ vào Ung để đo trung tính so với đất và 1 cổng Ethernet 10/100BaseT để tích hợp Modbus TCP
• Tính năng bổ sung của PMC-S963-C: Có tùy chọn ngõ ra analog (AO) để tích hợp với hệ thống analog bên ngoài
• Giao tiếp: Cả hai mẫu đều có RS-485, hỗ trợ Modbus RTU và các giao thức công nghiệp khác
• Hiển thị: Màn hình LCD 7 đoạn lớn, có đèn nền, dễ xem và cấu hình

Ứng dụng điển hình:

• Giám sát tải công nghiệp và phân bổ chi phí
• Hệ thống đo điện phụ cho các tòa nhà thương mại
• Tích hợp bảng điện trạm biến áp tiện ích
• Tự động hóa tòa nhà và quy trình sản xuất
• Tích hợp hệ thống EMS / BAS / SCADA
