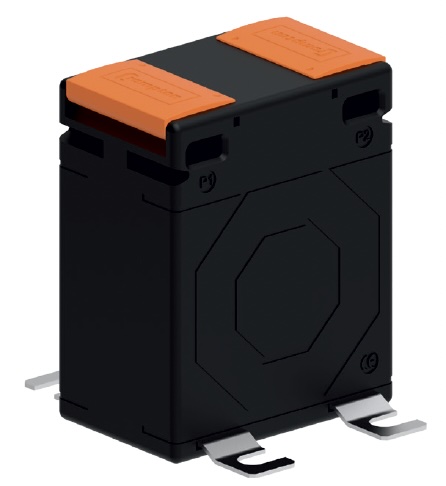

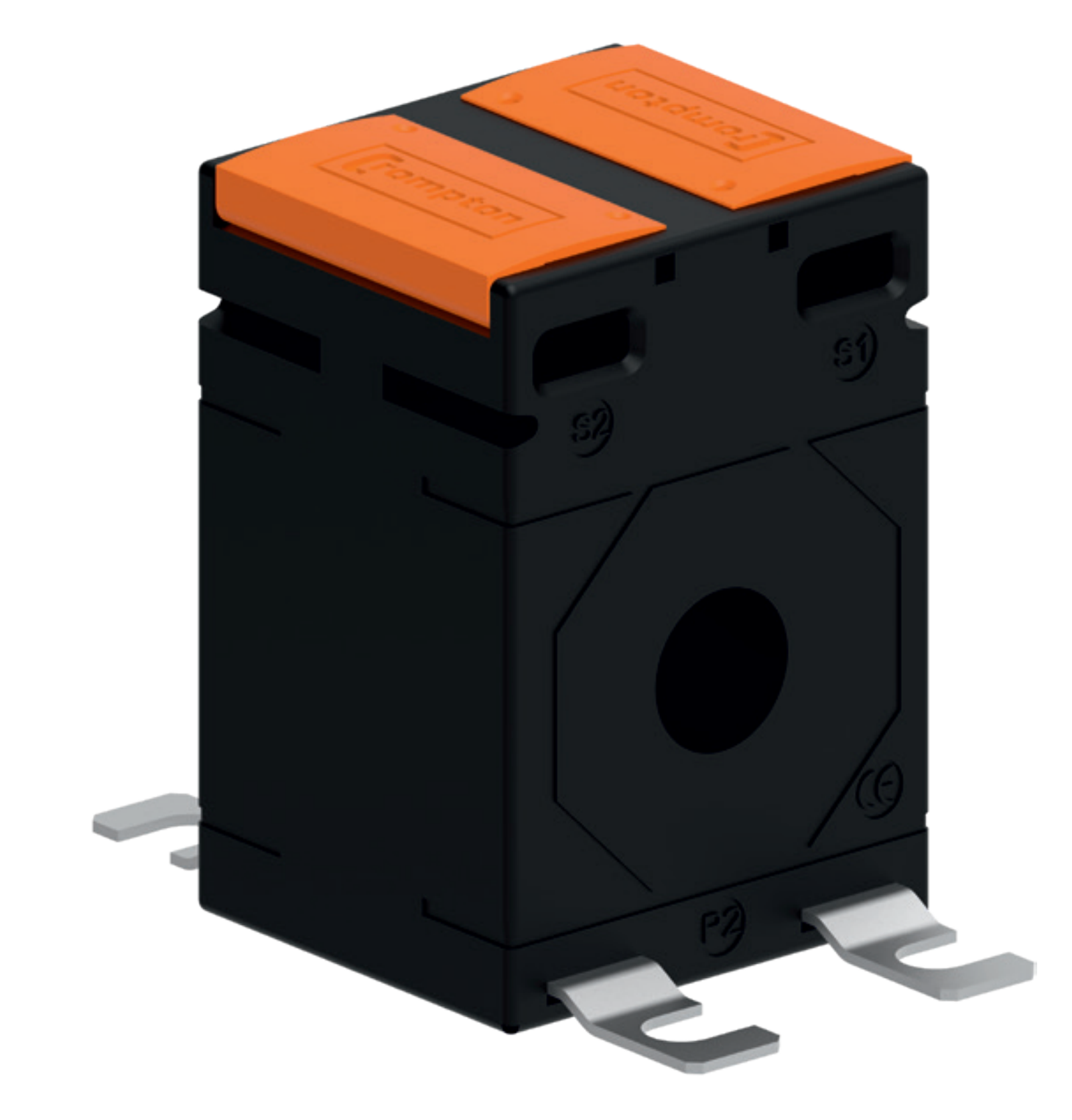

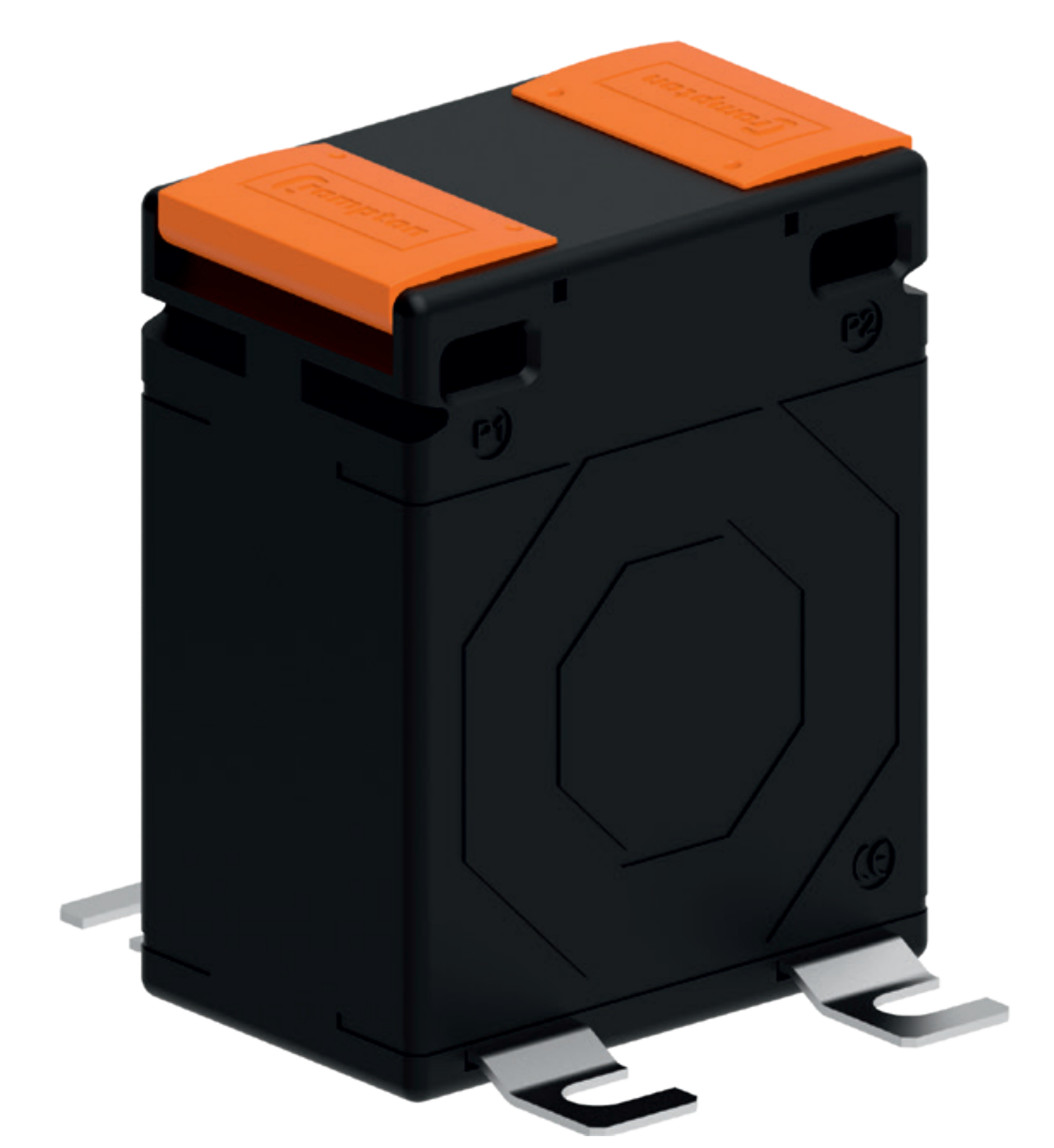

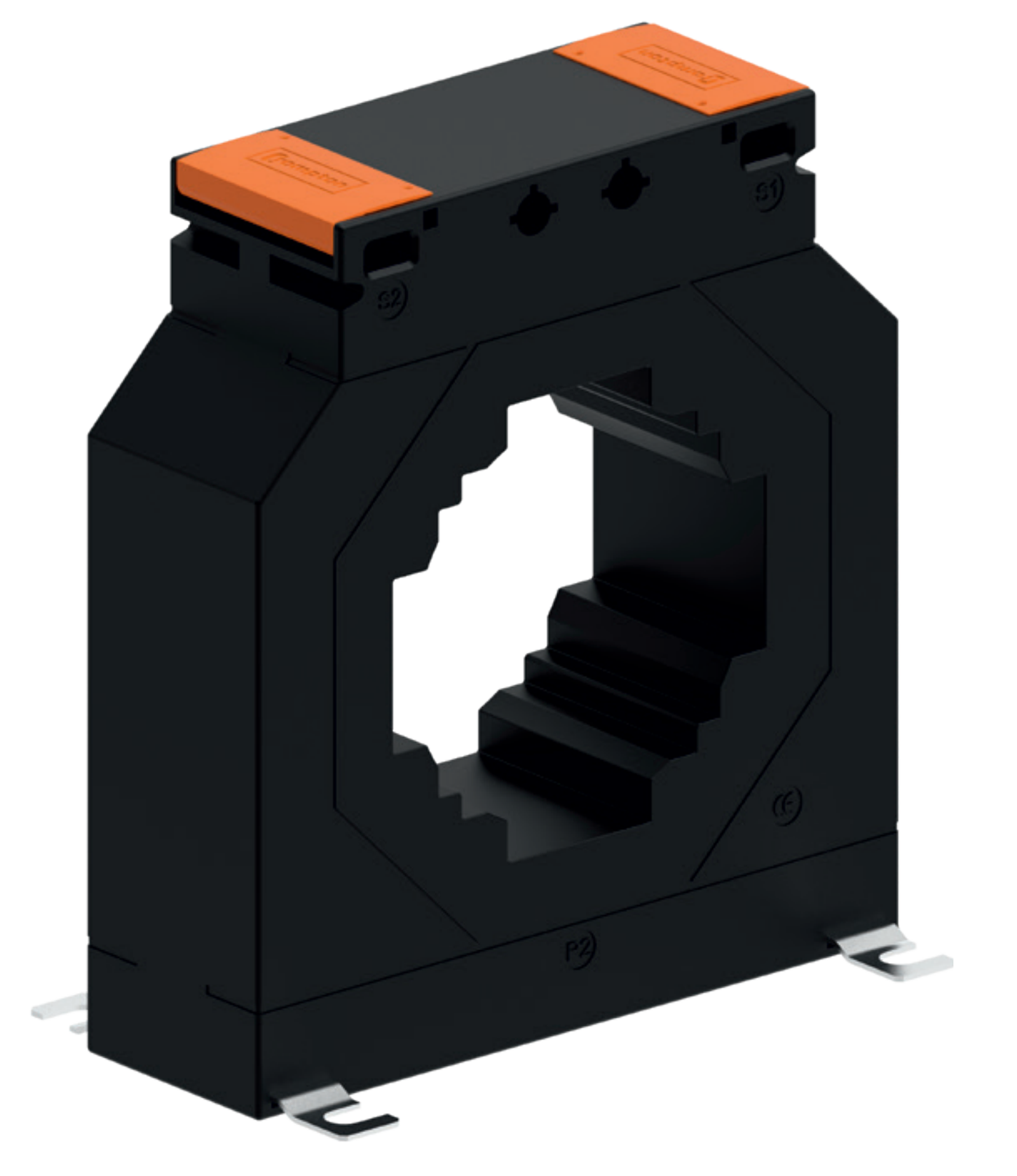

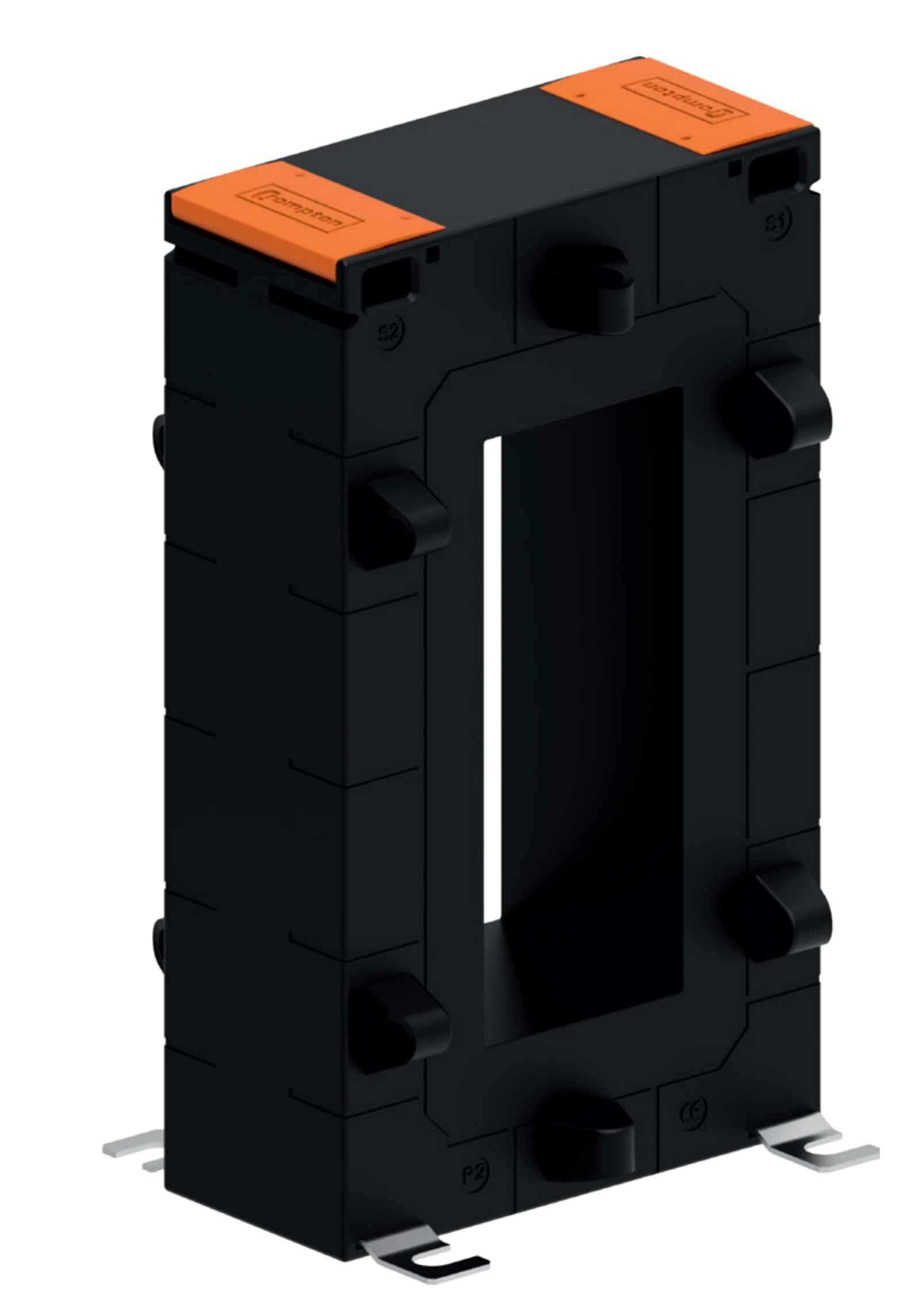

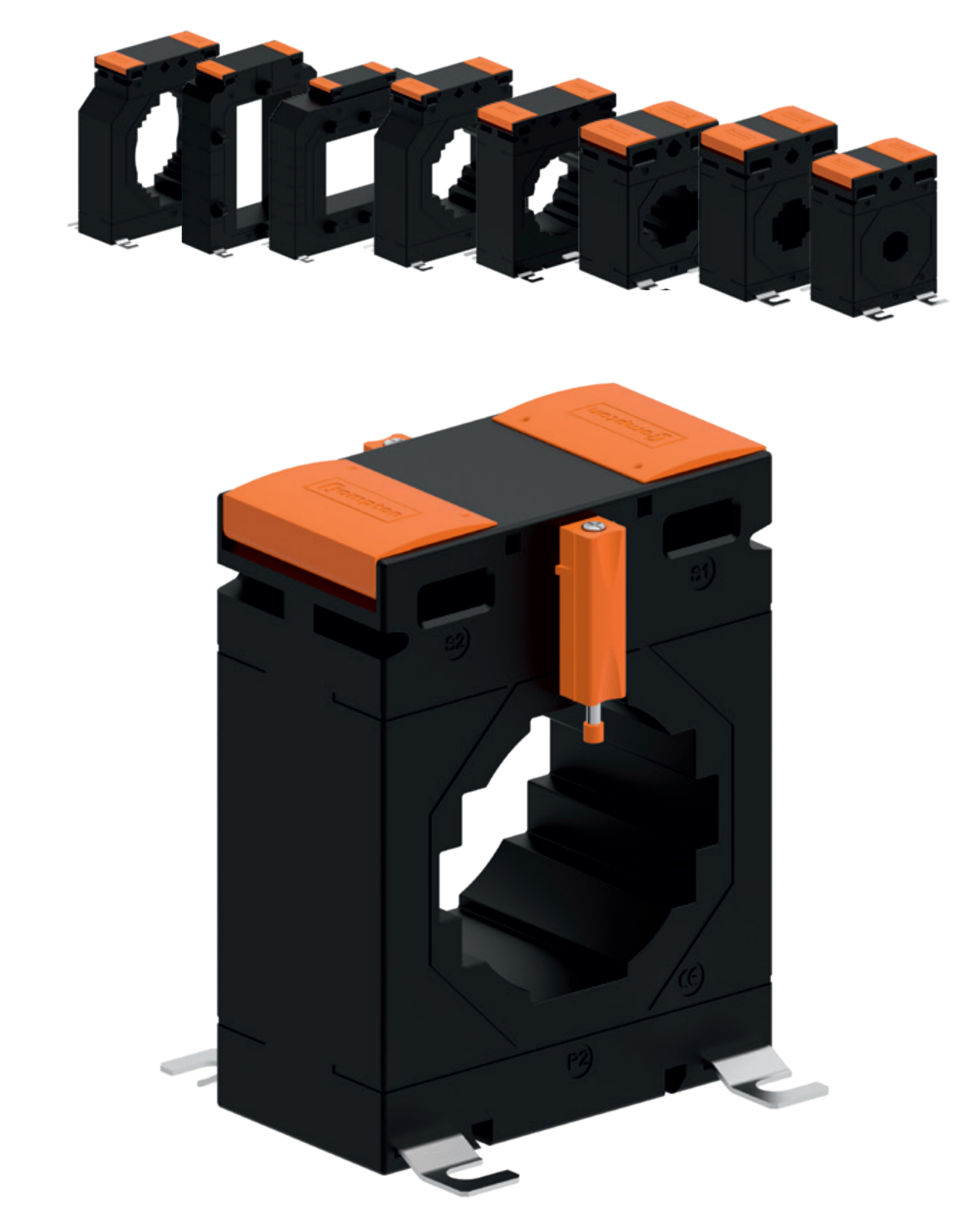

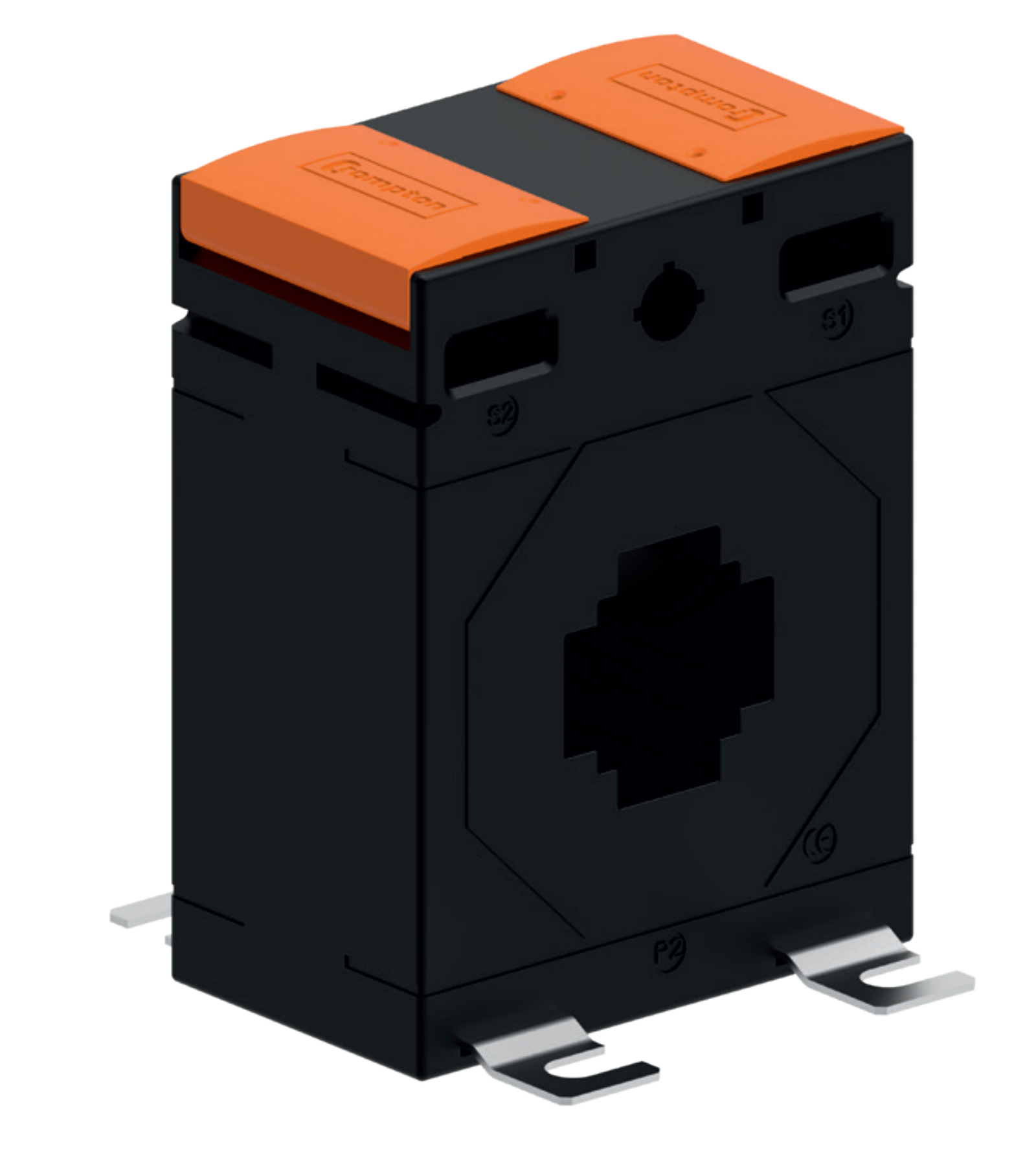

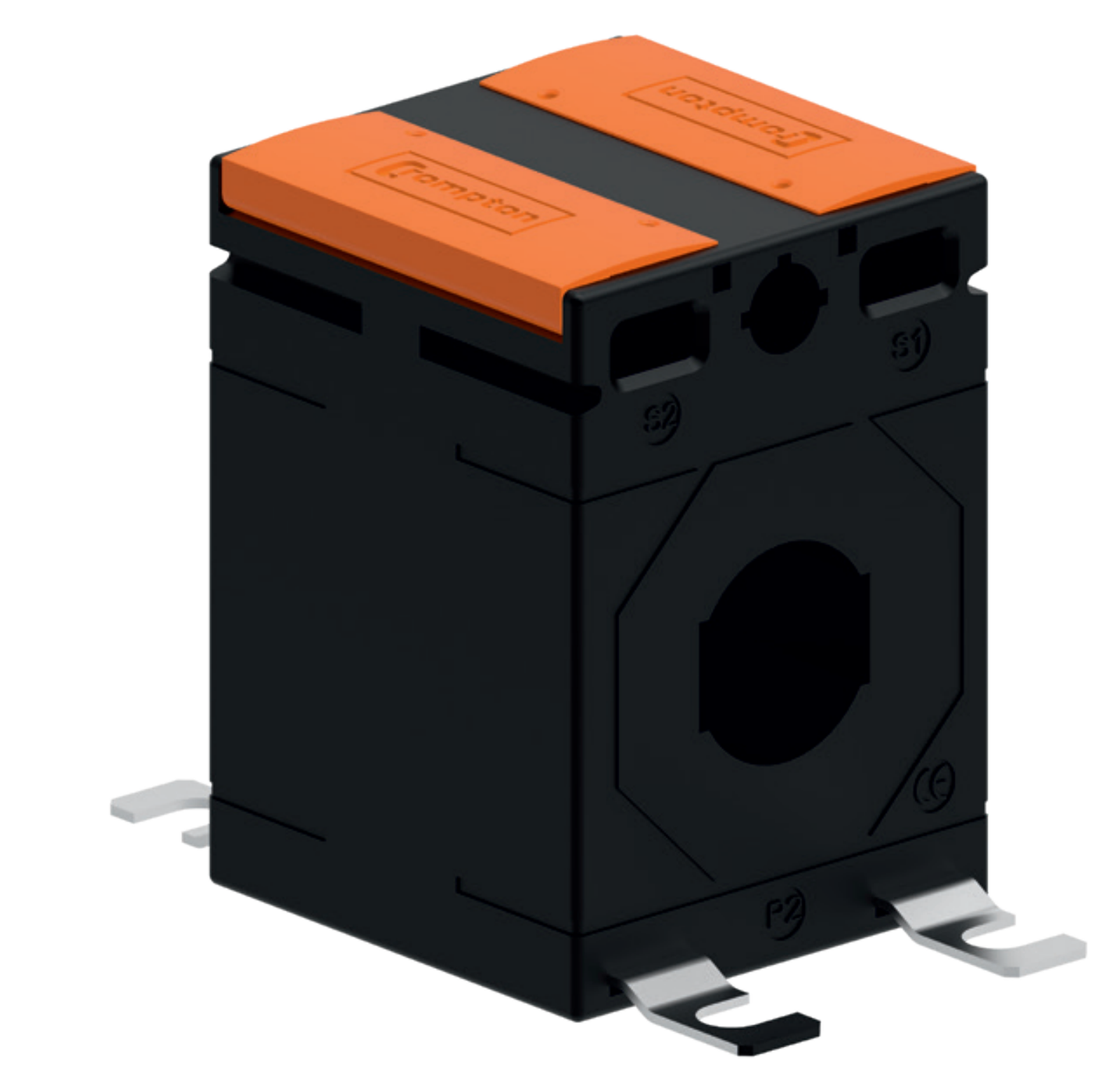

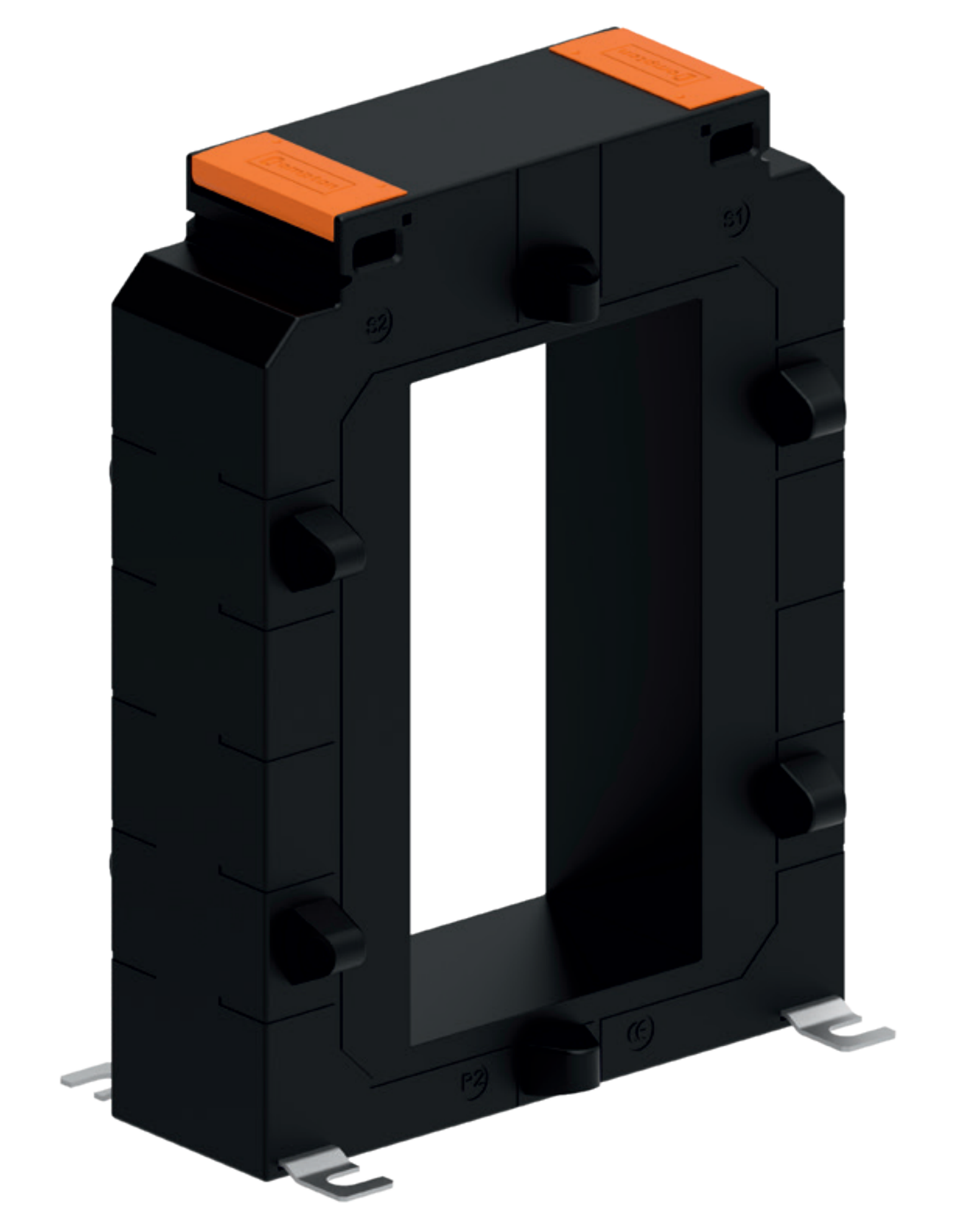

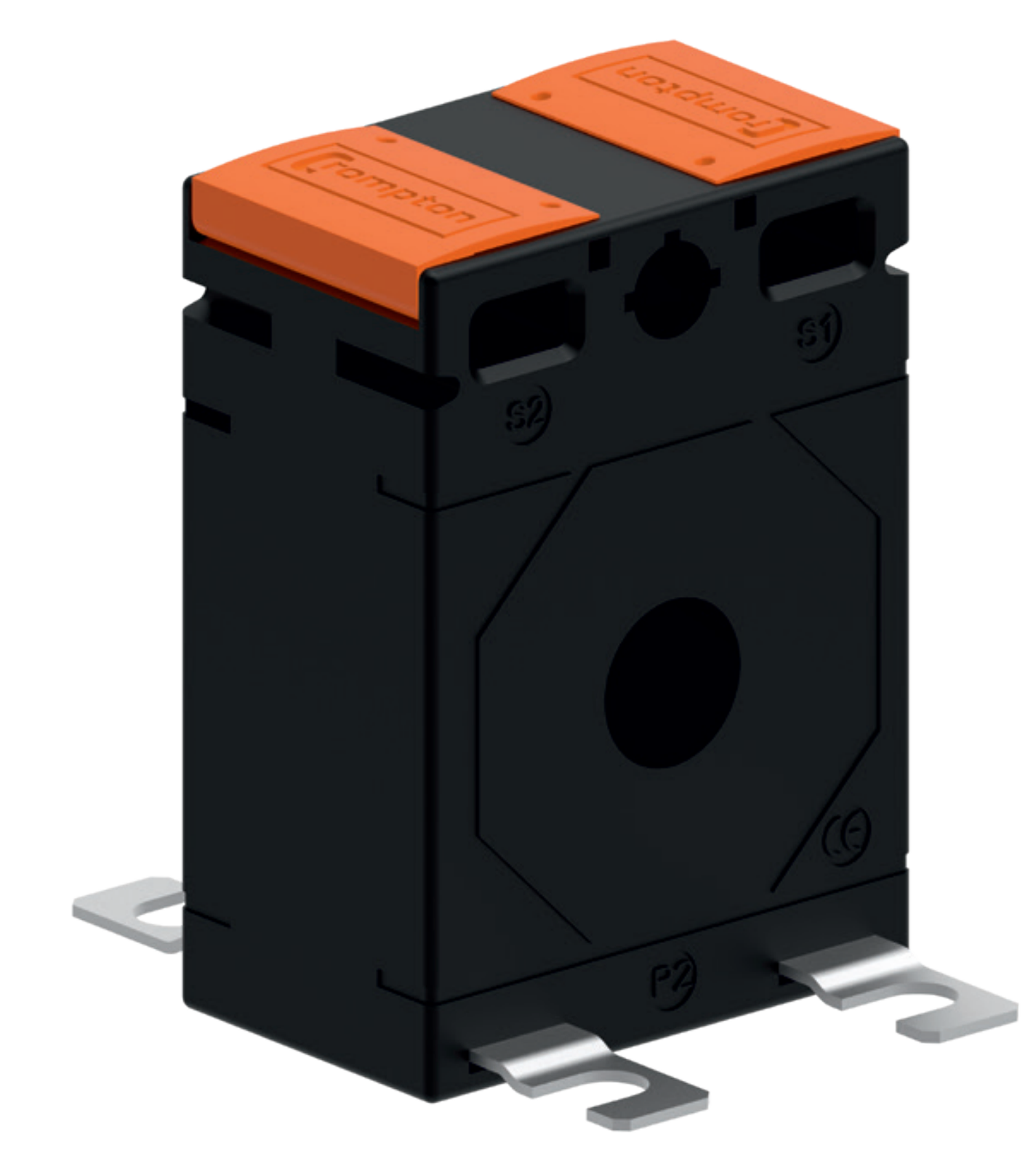

EBONY EXCEL RANGE

Crompton Instruments Ebony Excel and Ebony Excel Plus range of Current Transformers offer wide system current ratings, apertures, busbar and case sizes to suit every application. Manufactured to meet IEC61869-2, the range benefits include ratio rating from 1/5 to 6000/5, a comprehensive range of class accuracies, hinged wire sealable terminal covers for safety and multiple mounting options.

‍

CONSTRUCTION

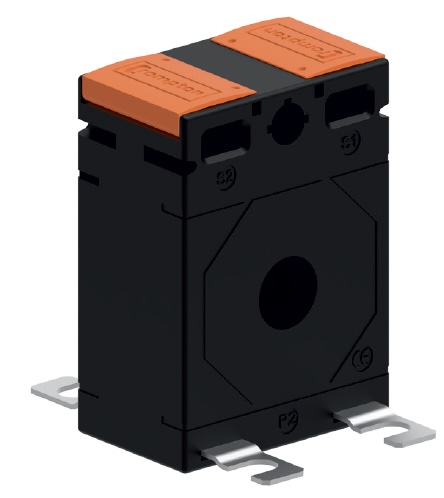

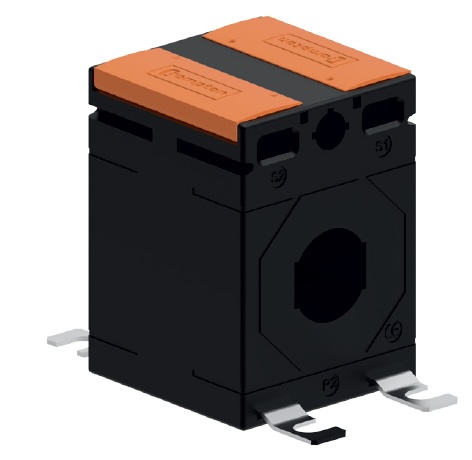

The toroidal core and secondary winding is encapsulated with UL94V-0 approved polycarbonate, in moulded case providing excellent mechanical strength and electrical insulation.

‍

INSTALLATION OPTIONS

• Plug-in metal feet for wall or base mounting

• Moulded busbar mounting

• Primary copper busbar mounting

• Multi busbar mounting for two busbars

• Plastic DIN-rail adaptor for DIN-rail mounting (available as an option)

‍

ACCURACY CLASSES

The Ebony Excel range includes a comprehensive range of class accuracys between 3, 1, & 0.5. Where higher accuracy classes are required, the Ebony Excel Plus range has class accuracys of 0.2, 0.2S and 0.5S.

‍

FEATURES

• CT ratios from 1A to 6000A with 5A and 1A secondary's

• Comprehensive range of class accuracy's

• Cost effective moulded case

• Wide range of system current ratings, busbar sizes, case dimensions and apertures

• Wall, cable, busbar and DIN rail mounting

• Hinged terminal covers

• IEC 61869-2

• BS3938

‍

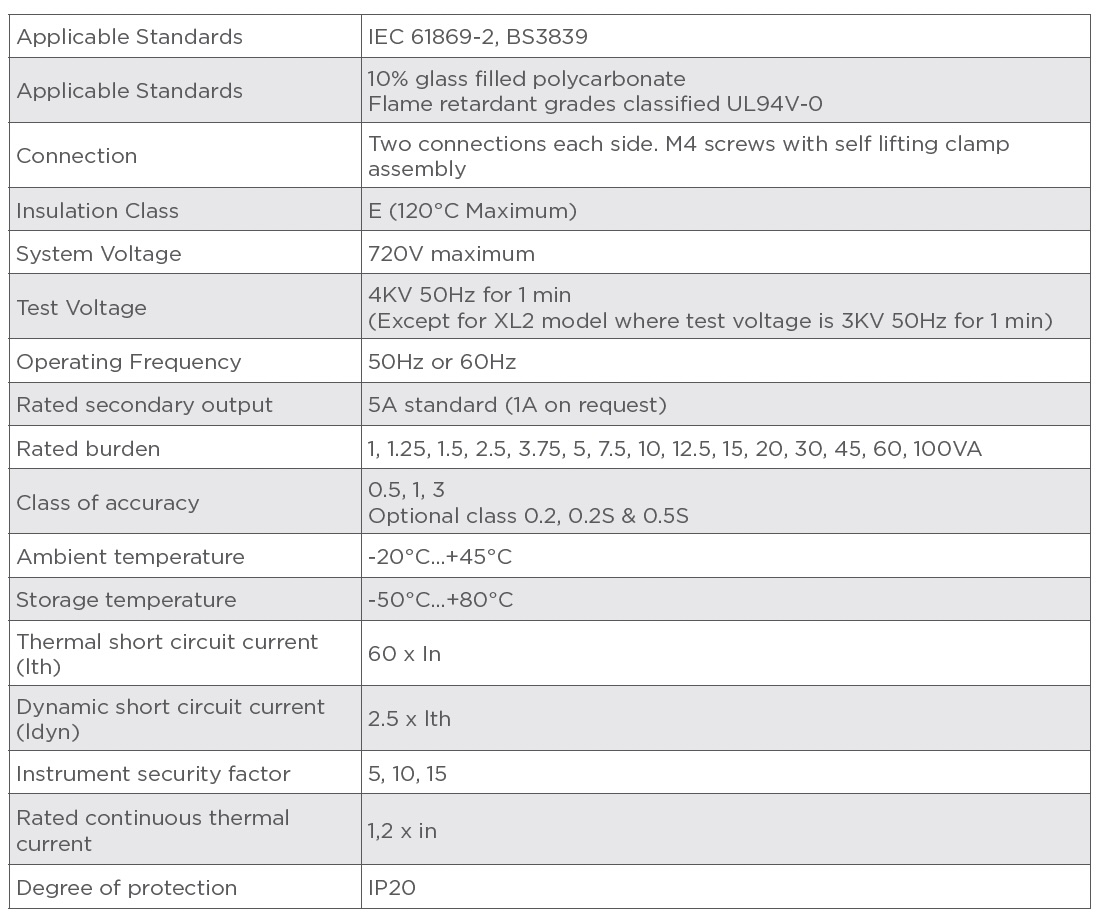

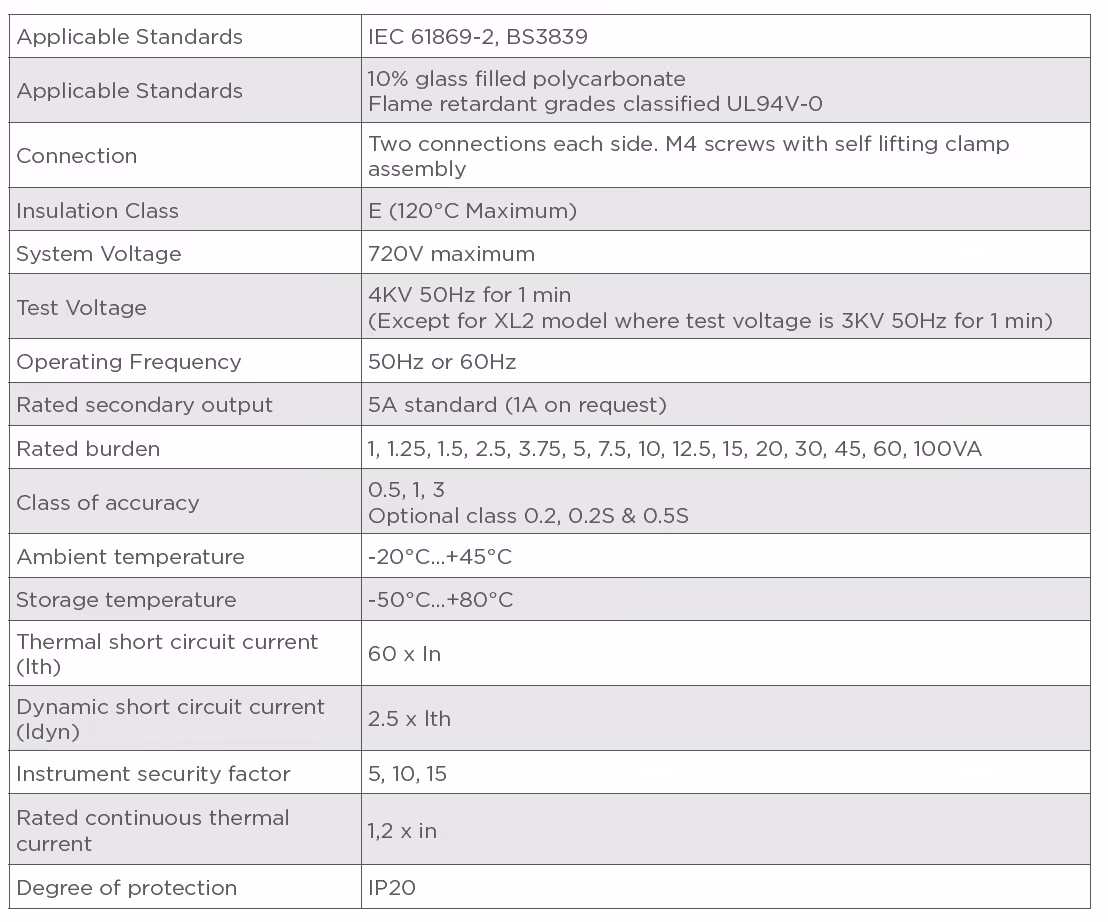

SPECIFICATION

‍

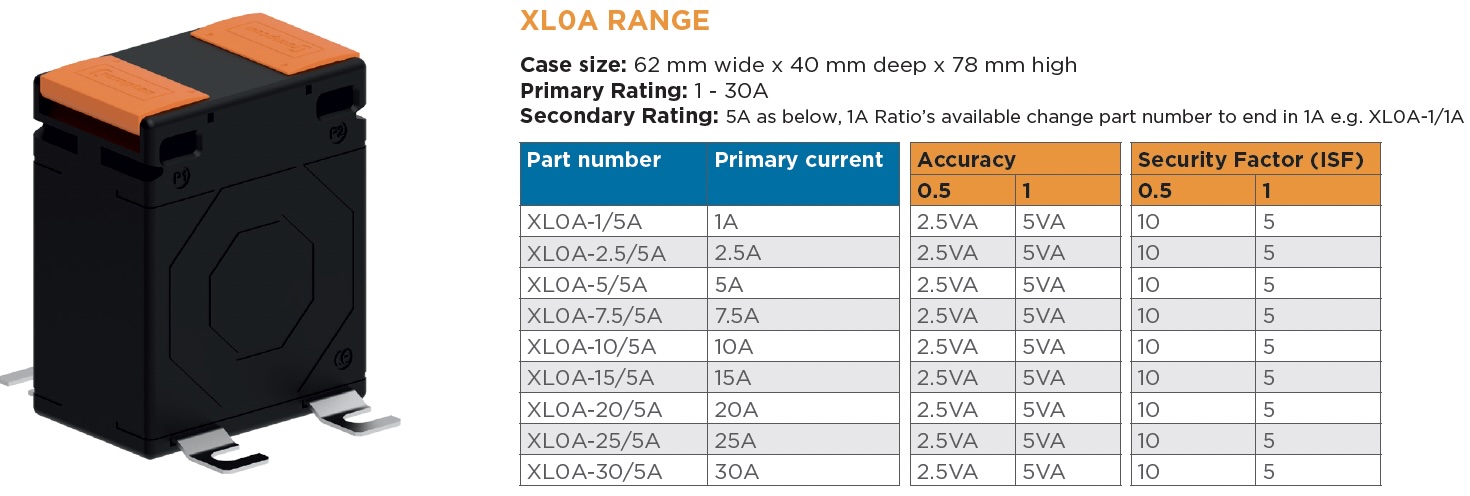

XL0A RANGE

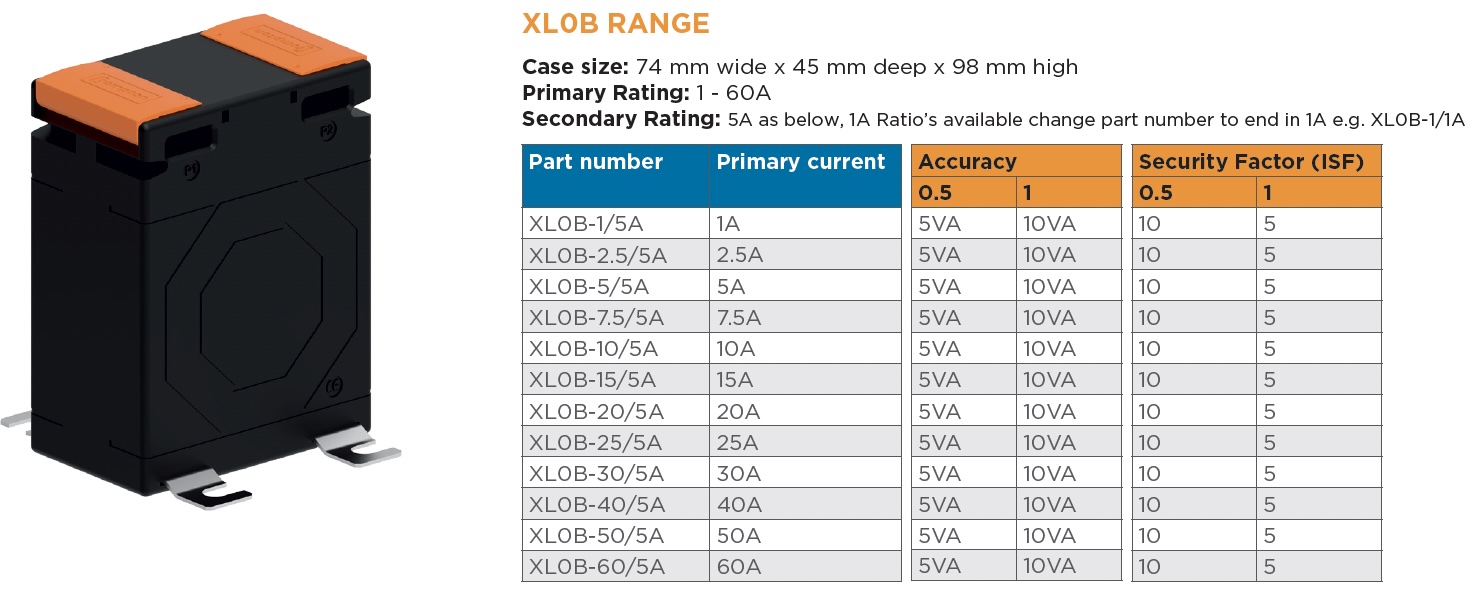

XL0B RANGE

XL1A & XL1B RANGE

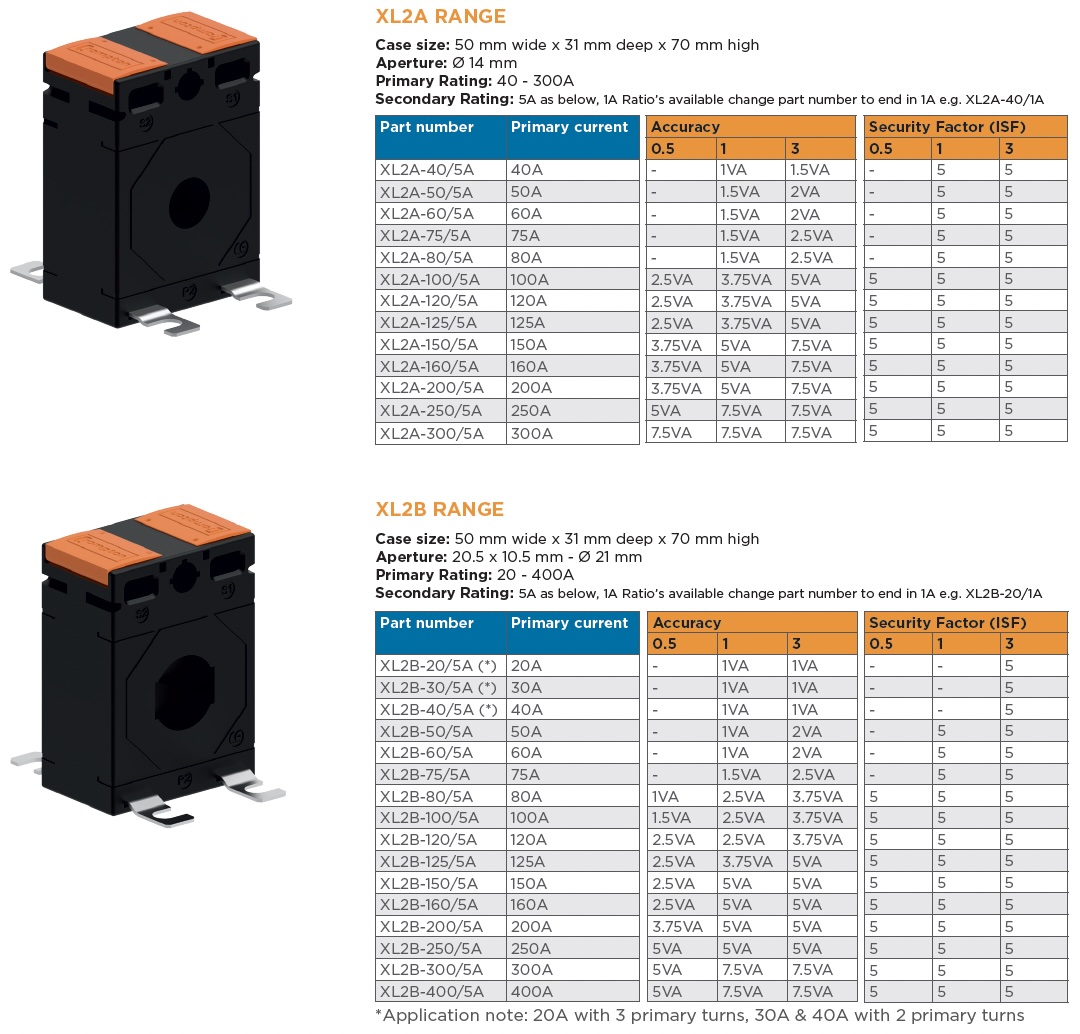

XL2A & XL2B RANGE

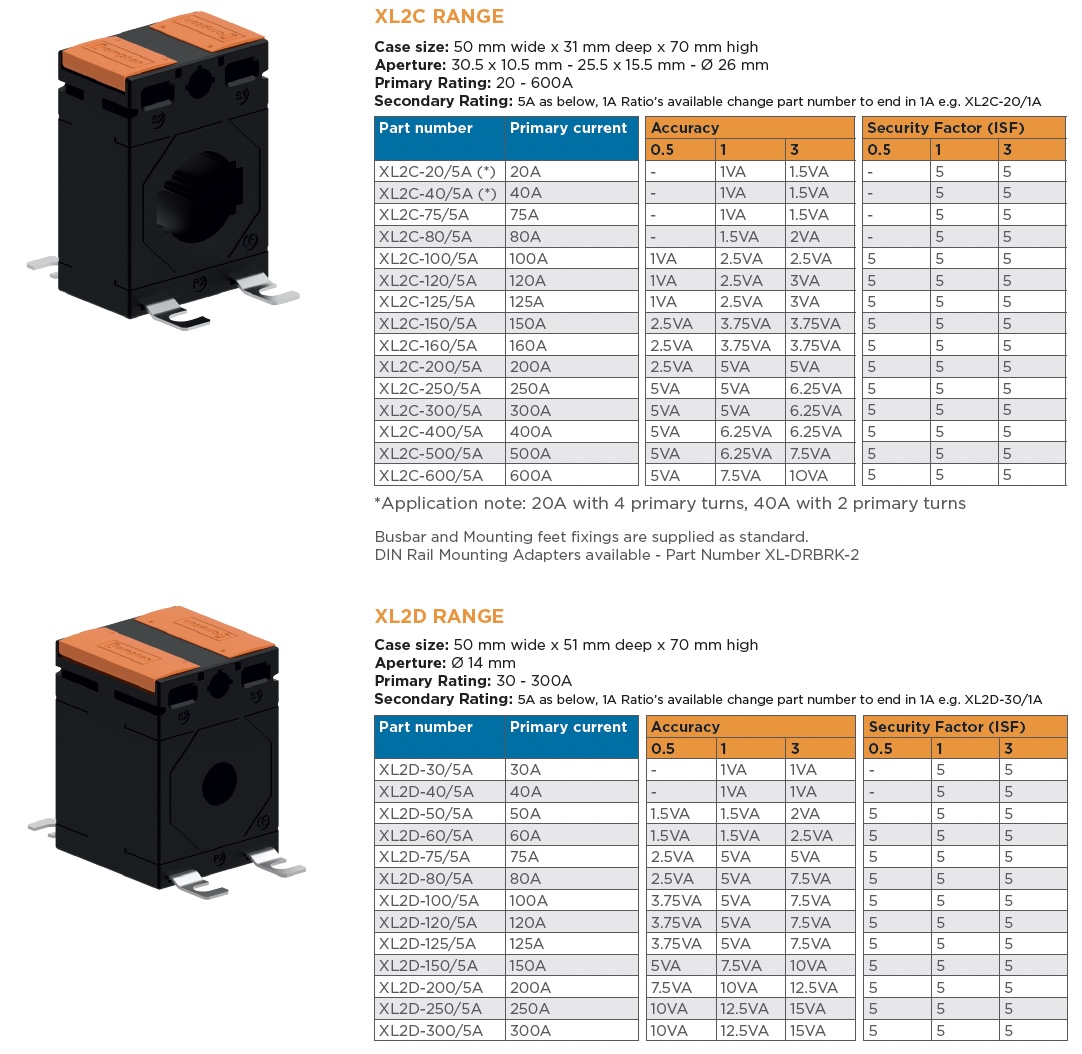

XL2C & XL2D RANGE

‍

‍

‍
