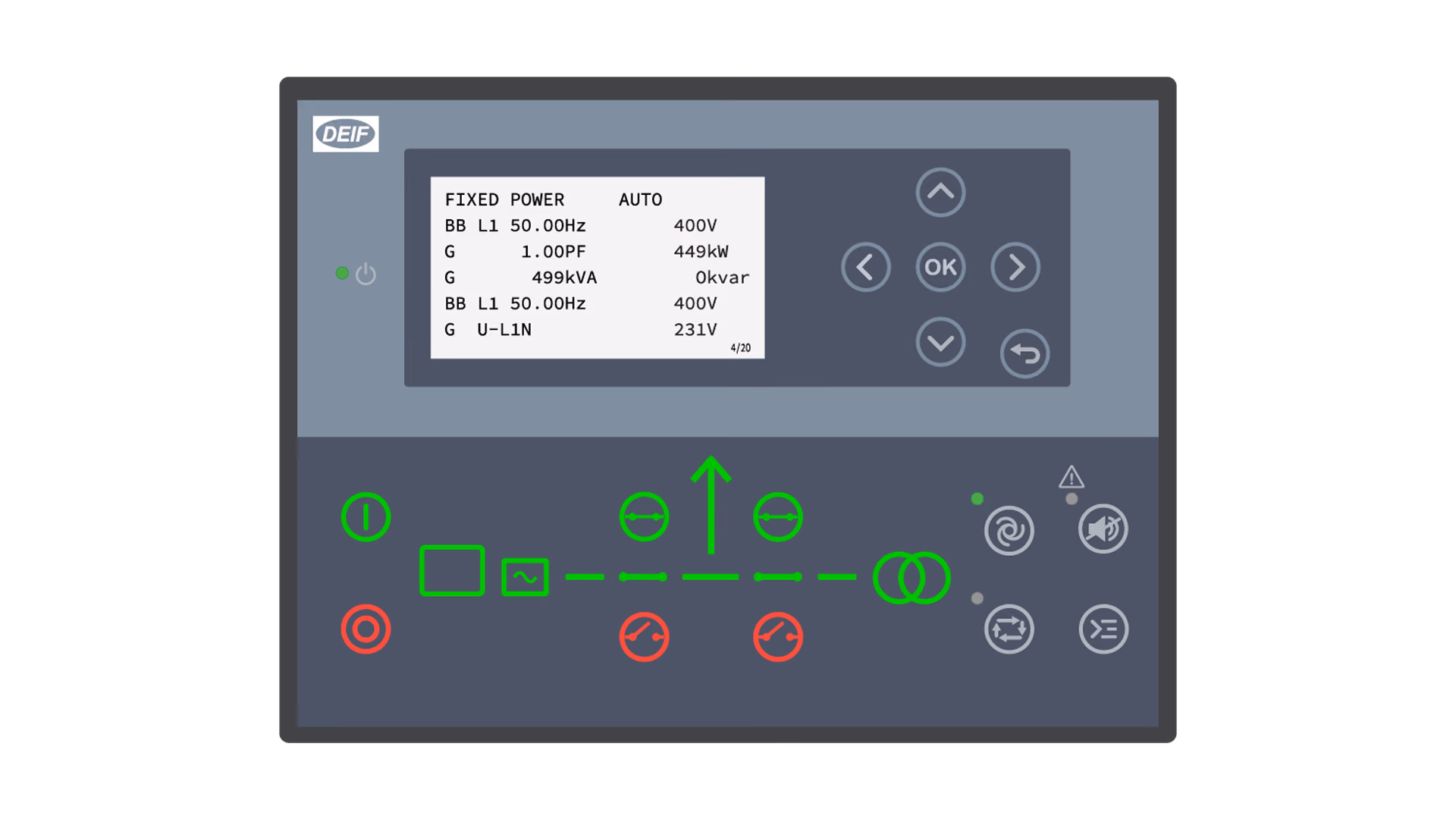

The DEIF AGC 150 Automatic Transfer Switch (ATS) controller automatically transfers the power supply when it detects a failure. It handles all types of power sources, and the user selects how the controller should respond to a failure. Because it can control up to three breakers, the AGC 150 suits a wide range of emergency power solutions.

The AGC 150 is a compact, all-in-one controller. Each unit contains all the necessary 3-phase measuring circuits. Values and alarms appear on a sunlight-readable LCD display, and operators can control the breakers directly from the display unit or connect to an HMI/SCADA system through the communication options.

Breaker Configurations:

• One breaker, 2 positions (no neutral) — for mains-mains, mains-generator, generator-mains and generator-generator pairs.
• One breaker, 3 positions — adds a neutral position.
• Two breakers — the controller changes supply automatically if the primary source fails.
• Three breakers — two sources and two load points with a bus tie breaker, suited to medium-voltage ATS systems such as data centres.

Transfer and Priority:

• Open, open delayed, open in-phase, closed, and closed transition with adjustable overlap time.
• Source priority: prioritise S1, prioritise S2, shift priority at blackout, prioritise both, or cyclic mode.
• Elevator switch, external control of the mains breaker, and manual close if a source fails.

Measurement and I/O:

• 100 to 690 V AC selectable, 3.5 to 75 Hz, voltage accuracy ±1 % of nominal from 10 to 75 Hz.
• CT -/1 A or -/5 A selectable with 4 CT inputs; current accuracy ±1 %.
• Selectable AC configuration: 3-phase/3-wire, 3-phase/4-wire, 2-phase/3-wire or 1-phase/2-wire.
• 12 digital inputs, 2 x 3 A and 10 x 0.5 A DC outputs, and 4 configurable analogue inputs.

Software and Interface:

• Stand-alone or Core software package.
• M-Logic PLC logic (20 lines), built-in test sequences, and an emulation tool for training and commissioning.
• Counters for breaker operations, kWh and kvarh; event logs up to 500 entries; password-protected setup.
• 240 x 128 px monochrome graphical display, six lines of 25 characters, five-key navigation, multi-language support.
• 20 configurable graphical screens; parameters can be changed at the display unit.

Protections: A broad protection set including reverse power (32R), fast over-current (50P), over-current (50TD), over/under-voltage (59 / 27P), over/under-frequency (81O / 81U), unbalanced voltage and current (47 / 46), overload (32F), earth and neutral inverse time over-current (50G / 50N), directional over-current (67), sequence protections (46I2, 59U0, 50I0) and breaker failure monitoring (52BF).

Communication: Two RS-485 ports (port 1 isolated, 9600 to 115200 baud) for Modbus RTU, PLC and SCADA; RJ45 auto-detecting 10/100 Mbit Ethernet for Modbus, NTP time synchronisation and the PC utility software; and a USB-B service port.

Ratings: 12 or 24 V DC nominal supply (6.5 to 36 V DC operating), 5 W typical and 12 W maximum. Operating temperature -40 to +70 °C, storage -40 to +85 °C, operating altitude 0 to 4000 m with derating. IP65 front when panel-mounted with the supplied gasket, IP20 on the terminal side. Installation CAT. III 600 V, pollution degree 2.

Mechanical: 233.3 x 173.3 x 44.7 mm with a 218.5 x 158.5 mm panel cut-out (±0.3 mm), maximum panel thickness 4.5 mm, weight 0.79 kg.

Approvals: CE and UL/cUL Listed to UL/ULC6200:2019 1.ed. Controllers for Use in Power Production.

Typical Applications:

• Emergency and standby power: automatic changeover between mains and generator supply on utility failure.
• Data centres: three-breaker medium-voltage ATS arrangements serving two sources and two load points.
• Commercial buildings and hospitals: uninterrupted supply to essential loads, with elevator switch support.
• Industrial facilities: mains-mains or generator-generator transfer with configurable source priority.
• SCADA-integrated installations: breaker status and measurements published over Modbus RTU or Modbus TCP/IP.

Compatible products: Insight remote monitoring service, CIO 116 / CIO 208 / CIO 308 expansion modules, the AOP-2 additional operator panel, and an AGC 150 remote display.

ชุดควบคุม DEIF AGC 150 Automatic Transfer Switch (ATS) จะสับเปลี่ยนแหล่งจ่ายไฟโดยอัตโนมัติเมื่อตรวจพบความผิดปกติ รองรับแหล่งจ่ายไฟทุกประเภท และผู้ใช้สามารถกำหนดวิธีตอบสนองต่อความผิดปกติได้เอง เนื่องจากควบคุมเบรกเกอร์ได้สูงสุด 3 ตัว จึงเหมาะกับงานระบบไฟฟ้าสำรองที่หลากหลาย

AGC 150 เป็นชุดควบคุมแบบ All-in-One ขนาดกะทัดรัด มีวงจรวัดค่าไฟฟ้า 3 เฟสครบในตัว ค่าที่วัดได้และการแจ้งเตือนจะแสดงบนจอ LCD ที่อ่านได้ชัดแม้กลางแสงแดด ผู้ปฏิบัติงานสามารถสั่งงานเบรกเกอร์จากหน้าจอได้โดยตรง หรือเชื่อมต่อกับระบบ HMI/SCADA ผ่านพอร์ตสื่อสาร

รูปแบบการติดตั้งเบรกเกอร์:

• เบรกเกอร์ 1 ตัว 2 ตำแหน่ง (ไม่มีนิวทรัล) สำหรับคู่แหล่งจ่าย ไฟหลัก-ไฟหลัก, ไฟหลัก-เครื่องกำเนิดไฟฟ้า, เครื่องกำเนิดไฟฟ้า-ไฟหลัก และเครื่องกำเนิดไฟฟ้า-เครื่องกำเนิดไฟฟ้า
• เบรกเกอร์ 1 ตัว 3 ตำแหน่ง เพิ่มตำแหน่งนิวทรัล
• เบรกเกอร์ 2 ตัว ระบบจะเปลี่ยนแหล่งจ่ายอัตโนมัติเมื่อแหล่งจ่ายหลักขัดข้อง
• เบรกเกอร์ 3 ตัว รองรับ 2 แหล่งจ่ายและ 2 จุดโหลด พร้อมบัสไทเบรกเกอร์ เหมาะกับระบบ ATS แรงดันปานกลาง เช่น ศูนย์ข้อมูล

การสับเปลี่ยนและลำดับความสำคัญ:

• รองรับ Open, Open Delayed, Open In-Phase, Closed และ Closed Transition พร้อมปรับเวลาซ้อนทับได้
• กำหนดลำดับความสำคัญของแหล่งจ่าย: S1, S2, สลับลำดับเมื่อไฟดับ, ให้ความสำคัญทั้งสองแหล่ง หรือโหมดหมุนเวียน
• รองรับสวิตช์ลิฟต์ การควบคุมเบรกเกอร์ไฟหลักจากภายนอก และการสั่งปิดด้วยมือเมื่อแหล่งจ่ายขัดข้อง

การวัดค่าและอินพุต/เอาต์พุต:

• แรงดัน 100 ถึง 690 VAC เลือกได้ ความถี่ 3.5 ถึง 75 Hz ความแม่นยำแรงดัน ±1% ของค่าพิกัดในช่วง 10 ถึง 75 Hz
• CT แบบ -/1 A หรือ -/5 A เลือกได้ พร้อมอินพุต CT 4 ช่อง ความแม่นยำกระแส ±1%
• เลือกรูปแบบระบบไฟได้: 3 เฟส 3 สาย, 3 เฟส 4 สาย, 2 เฟส 3 สาย หรือ 1 เฟส 2 สาย
• อินพุตดิจิทัล 12 ช่อง, เอาต์พุต DC ขนาด 3 A จำนวน 2 ช่อง และ 0.5 A จำนวน 10 ช่อง พร้อมอินพุตแอนะล็อกที่กำหนดค่าได้ 4 ช่อง

ซอฟต์แวร์และการใช้งาน:

• เลือกแพ็กเกจซอฟต์แวร์ได้ทั้งแบบ Stand-alone และ Core
• รองรับลอจิก M-Logic (20 บรรทัด), ชุดทดสอบในตัว และเครื่องมือจำลองการทำงานสำหรับฝึกอบรมและทดสอบระบบ
• ตัวนับจำนวนครั้งการทำงานของเบรกเกอร์, มิเตอร์ kWh และ kvarh, บันทึกเหตุการณ์สูงสุด 500 รายการ และการตั้งค่าที่ป้องกันด้วยรหัสผ่าน
• จอกราฟิกขาวดำ 240 x 128 พิกเซล แสดงผล 6 บรรทัด บรรทัดละ 25 ตัวอักษร ควบคุมด้วยปุ่ม 5 ทิศทาง รองรับหลายภาษา
• หน้าจอกราฟิกที่กำหนดเองได้ 20 หน้า และปรับพารามิเตอร์ได้จากหน้าจอโดยตรง

ระบบป้องกัน: ครอบคลุมทั้งกำลังไฟฟ้าย้อนกลับ (32R), กระแสเกินแบบเร็ว (50P), กระแสเกิน (50TD), แรงดันเกิน/ต่ำ (59 / 27P), ความถี่เกิน/ต่ำ (81O / 81U), แรงดันและกระแสไม่สมดุล (47 / 46), โหลดเกิน (32F), กระแสรั่วลงดินและนิวทรัลแบบ Inverse Time (50G / 50N), กระแสเกินแบบมีทิศทาง (67), การป้องกันตามลำดับเฟส (46I2, 59U0, 50I0) และการตรวจจับความผิดปกติของเบรกเกอร์ (52BF)

การสื่อสาร: พอร์ต RS-485 จำนวน 2 ช่อง (พอร์ต 1 แบบแยกกราวด์ ความเร็ว 9600 ถึง 115200) สำหรับ Modbus RTU, PLC และ SCADA พร้อมพอร์ต Ethernet RJ45 แบบ 10/100 Mbit ตรวจจับอัตโนมัติ สำหรับ Modbus, การซิงค์เวลาผ่าน NTP และซอฟต์แวร์ตั้งค่าบน PC รวมถึงพอร์ต USB-B สำหรับงานบริการ

ค่าพิกัด: แหล่งจ่าย 12 หรือ 24 VDC (ใช้งานได้ 6.5 ถึง 36 VDC) กินไฟ 5 W โดยทั่วไป สูงสุด 12 W อุณหภูมิใช้งาน -40 ถึง +70°C จัดเก็บ -40 ถึง +85°C ระดับความสูง 0 ถึง 4000 เมตร (มีการลดพิกัด) ด้านหน้าเครื่องมาตรฐาน IP65 เมื่อติดตั้งในตู้พร้อมปะเก็นที่ให้มา และ IP20 ด้านขั้วต่อ ติดตั้งระดับ CAT. III 600 V ระดับมลภาวะ 2

ขนาด: 233.3 x 173.3 x 44.7 มม. ช่องเจาะติดตั้ง 218.5 x 158.5 มม. (±0.3 มม.) ความหนาแผงสูงสุด 4.5 มม. น้ำหนัก 0.79 กก.

การรับรอง: CE และ UL/cUL Listed ตามมาตรฐาน UL/ULC6200:2019 1.ed. Controllers for Use in Power Production

การใช้งานทั่วไป:

• ระบบไฟฟ้าฉุกเฉินและสำรอง: สับเปลี่ยนระหว่างไฟหลักและเครื่องกำเนิดไฟฟ้าโดยอัตโนมัติเมื่อไฟฟ้าดับ
• ศูนย์ข้อมูล: ระบบ ATS แรงดันปานกลางแบบ 3 เบรกเกอร์ รองรับ 2 แหล่งจ่ายและ 2 จุดโหลด
• อาคารพาณิชย์และโรงพยาบาล: จ่ายไฟต่อเนื่องให้โหลดสำคัญ พร้อมรองรับสวิตช์ลิฟต์
• โรงงานอุตสาหกรรม: สับเปลี่ยนแบบไฟหลัก-ไฟหลัก หรือเครื่องกำเนิดไฟฟ้า-เครื่องกำเนิดไฟฟ้า พร้อมกำหนดลำดับความสำคัญได้
• ระบบที่เชื่อมต่อ SCADA: ส่งสถานะเบรกเกอร์และค่าที่วัดได้ผ่าน Modbus RTU หรือ Modbus TCP/IP

อุปกรณ์ที่ใช้ร่วมกันได้: บริการเฝ้าระวังระยะไกล Insight, โมดูลขยาย CIO 116 / CIO 208 / CIO 308, แผงควบคุมเสริม AOP-2 และจอแสดงผลระยะไกล AGC 150
