The Milesgo HMI1001-IAQ is a gateway-type indoor air quality sensor that monitors five air quality indicators in real time: indoor temperature, relative humidity, CO2 concentration, PM2.5 mass concentration and VOC concentration level. Uniquely, it combines sensing with a full protocol gateway, so the same ceiling-mounted device both measures the space and integrates the equipment serving it.

Measurement Ranges:

• PM2.5: 0 to 1,000 µg/m³
• CO2: 0 to 5,000 ppm
• VOC: 0 to 3 Grade
• Temperature: -20 to 70 °C
• Relative humidity: 5 to 95 %RH

Gateway Capability:

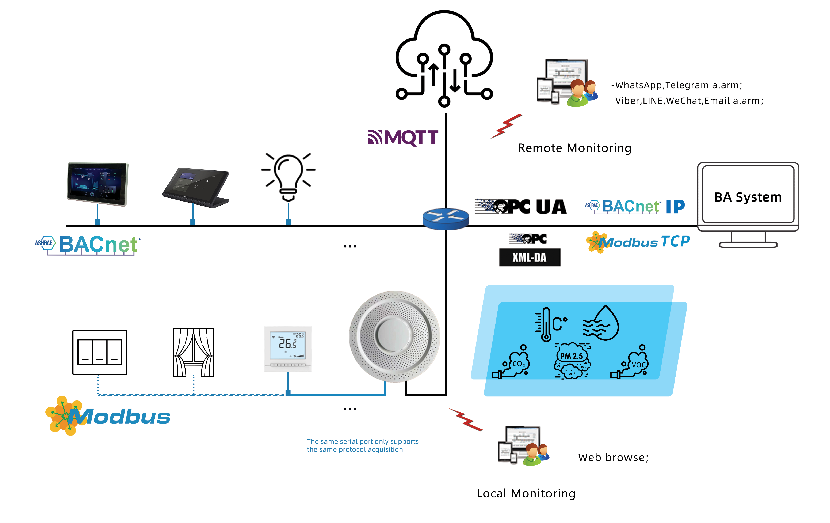

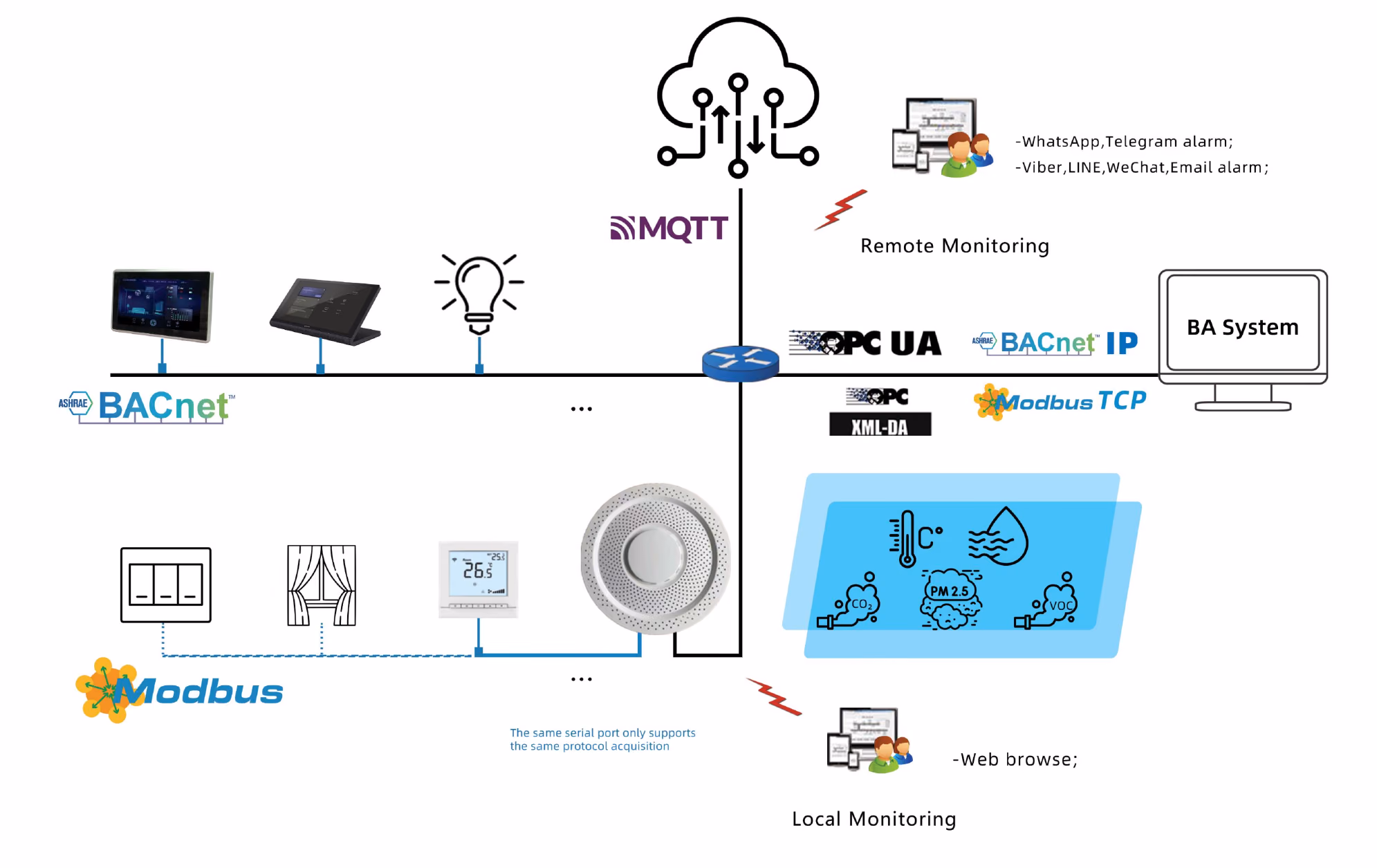

• Three server roles at once: converts simultaneously to a BACnet server, Modbus server and OPC UA server, with open data interfaces for third-party integration.
• Upstream collection: one RS485 port collects data from other controllers over Modbus and BACnet, so the sensor doubles as an expansion point for nearby devices.
• DDC integration: pairs with Direct Digital Control systems to automate fan start/stop, fresh air supply, dehumidification and temperature control.
• Capacity: up to 256 points allocated dynamically, and up to 32 supported devices. BACnet AI, AO, AV, BI, BO, BV, MI, MO and MV each provide 256 registers; Modbus provides 256 coil, input status, holding and input registers.
• Cloud and database: MQTT upload to the cloud plus external storage in MySQL, SQL Server or InfluxDB.

Configuration and Interface:

• Configuration screens are built in X2View software, which runs on Windows 7, 8, 10, 11 and Windows Server 2008/2016.
• A built-in web server means no client software is needed — view and control from a computer, phone, iPad or any browser (Chrome, Edge, Safari, Firefox, Opera).
• Graphical, JS and PLC hybrid programming, PID control, and triggers for conversion between any two protocols.
• Timetables for scheduling equipment start/stop times and setpoints.
• Real-time curves, pie charts and ring charts.
• Alerts via WeChat, DingTalk, SMS platforms and email.

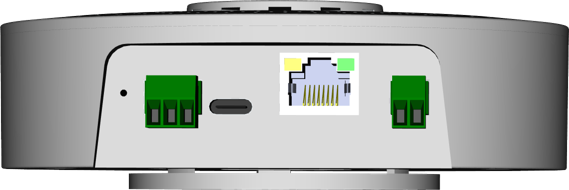

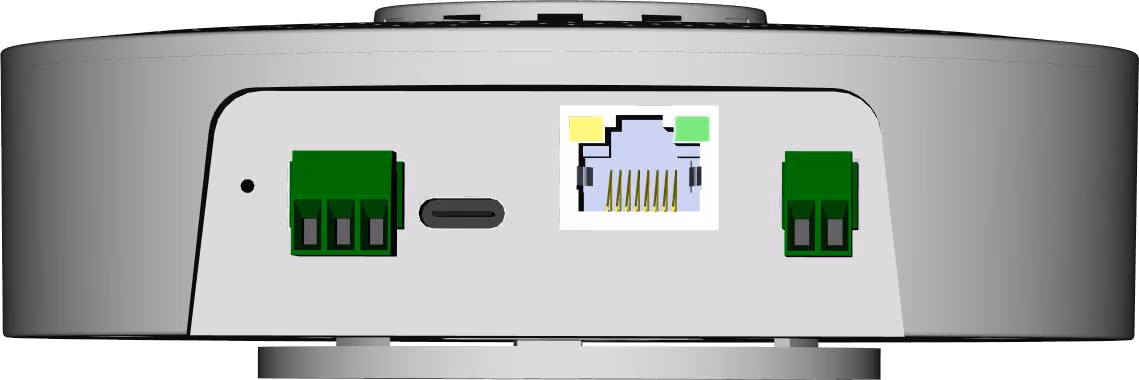

Hardware: Linux on a single-core 800 MHz CPU with 512 MB RAM and 8 GB flash. One 10/100 Mbit Ethernet port and one electromagnetically isolated RS485 serial port. Powered from AC/DC 12-24 V at 6 W.

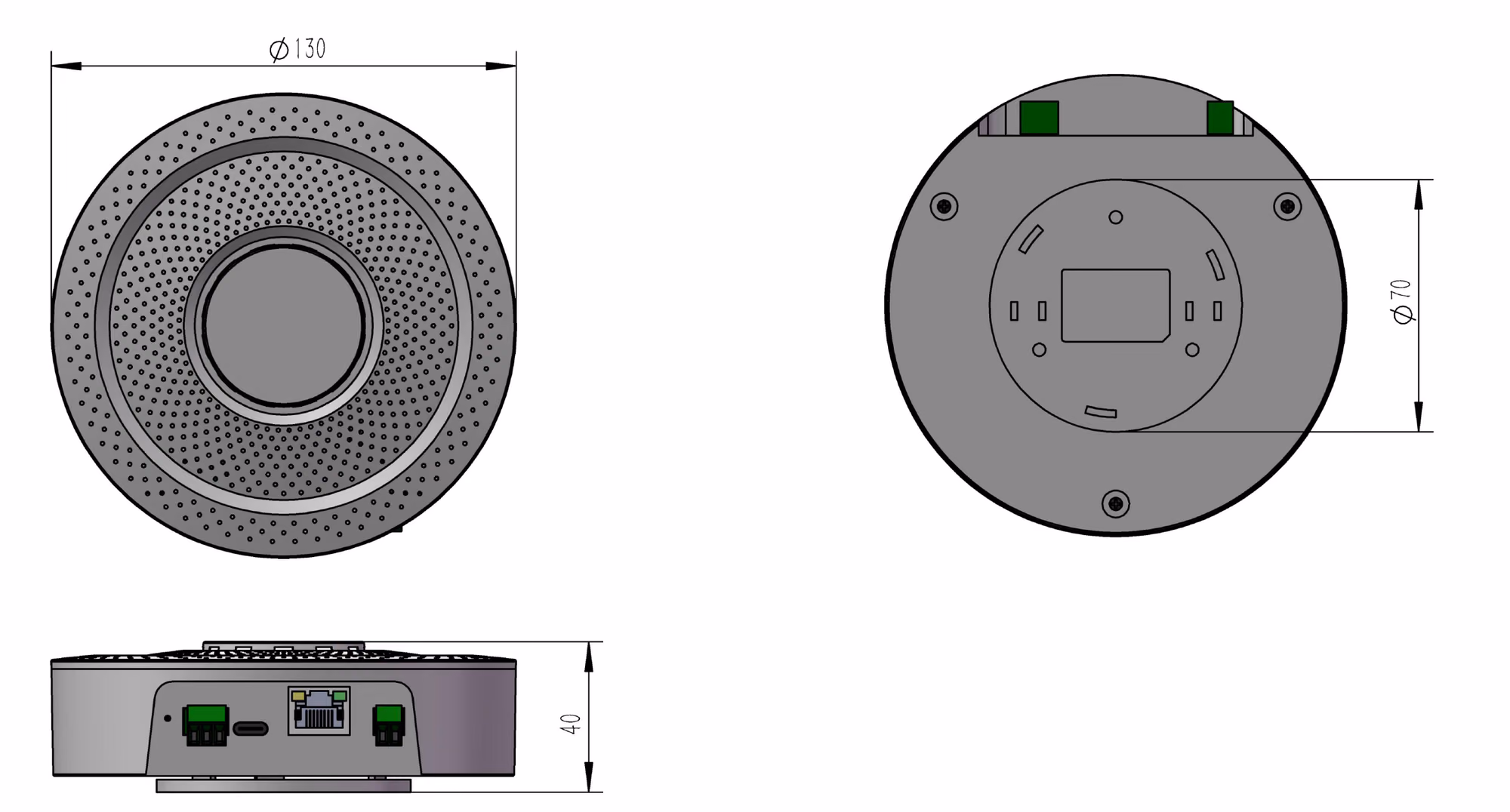

Mechanical and Environment: Ceiling-mounted ABS housing, 130 mm diameter x 40 mm high, weighing 200 g. Operating temperature -20 to +70 °C (storage -40 to +85 °C); operating humidity 20 to 90 % non-condensing (storage 15 to 95 %).

Certification: ISO 9001 (SGS), CE, BACnet Testing Laboratories (BTL) and OPC Foundation.

Typical Applications:

• Smart buildings and commercial office towers: real-time air quality dashboards for occupant comfort and wellbeing reporting.
• Hotels and hospitals: continuous CO2 and PM2.5 monitoring in guest, patient and public areas.
• Schools and universities: ventilation verification in classrooms and lecture halls.
• Demand-controlled ventilation: CO2-driven fresh air supply and automatic dehumidification through a DDC system.
• Retrofit integration: a single ceiling device that both senses the space and gateways nearby Modbus or BACnet controllers into a BMS.

Milesgo HMI1001-IAQ เป็นเซ็นเซอร์วัดคุณภาพอากาศภายในอาคารแบบเกตเวย์ ตรวจวัดดัชนีคุณภาพอากาศ 5 รายการแบบเรียลไทม์ ได้แก่ อุณหภูมิภายในอาคาร ความชื้นสัมพัทธ์ ความเข้มข้น CO2 ความเข้มข้นมวล PM2.5 และระดับความเข้มข้น VOC จุดเด่นคือการรวมงานตรวจวัดเข้ากับเกตเวย์แปลงโปรโตคอลไว้ในอุปกรณ์เดียวที่ติดบนเพดาน

ช่วงการวัด:

• PM2.5: 0 ถึง 1,000 ไมโครกรัมต่อลูกบาศก์เมตร
• CO2: 0 ถึง 5,000 ppm
• VOC: 0 ถึง 3 ระดับ
• อุณหภูมิ: -20 ถึง 70 °C
• ความชื้นสัมพัทธ์: 5 ถึง 95 %RH

ความสามารถด้านเกตเวย์:

• ทำงานเป็นเซิร์ฟเวอร์ 3 รูปแบบพร้อมกัน: แปลงเป็นเซิร์ฟเวอร์ BACnet, Modbus และ OPC UA พร้อมเปิดอินเทอร์เฟซข้อมูลสำหรับระบบภายนอก
• เก็บข้อมูลจากอุปกรณ์อื่น: มีพอร์ต RS485 1 ช่อง สำหรับเก็บข้อมูลจากคอนโทรลเลอร์อื่นผ่าน Modbus และ BACnet
• เชื่อมต่อกับระบบ DDC: รองรับการสั่งงานอัตโนมัติ เช่น การเปิด-ปิดพัดลม การเติมอากาศบริสุทธิ์ การลดความชื้น และการควบคุมอุณหภูมิ
• ความจุ: รองรับสูงสุด 256 จุด จัดสรรแบบไดนามิก และรองรับอุปกรณ์ได้สูงสุด 32 ตัว BACnet ทั้ง AI, AO, AV, BI, BO, BV, MI, MO และ MV มีอย่างละ 256 รีจิสเตอร์ ส่วน Modbus มี 256 รีจิสเตอร์สำหรับ coil, input status, holding และ input
• คลาวด์และฐานข้อมูล: อัปโหลดข้อมูลขึ้นคลาวด์ผ่าน MQTT และจัดเก็บในฐานข้อมูลภายนอก เช่น MySQL, SQL Server หรือ InfluxDB

การตั้งค่าและการใช้งาน:

• ออกแบบหน้าจอคอนฟิกด้วยซอฟต์แวร์ X2View รองรับ Windows 7, 8, 10, 11 และ Windows Server 2008/2016
• มี WEB Server ในตัว จึงไม่ต้องติดตั้งซอฟต์แวร์ไคลเอนต์ เข้าถึงและควบคุมได้จากคอมพิวเตอร์ มือถือ iPad หรือเบราว์เซอร์ทั่วไป (Chrome, Edge, Safari, Firefox, Opera)
• รองรับการเขียนโปรแกรมแบบกราฟิก JS และ PLC ผสมผสานกัน พร้อมการควบคุมแบบ PID
• ตั้งตารางเวลาเพื่อสั่งเปิด-ปิดอุปกรณ์และกำหนดค่าได้
• แสดงกราฟเส้นแบบเรียลไทม์ แผนภูมิวงกลม และแผนภูมิวงแหวน
• แจ้งเตือนผ่าน WeChat, DingTalk, แพลตฟอร์ม SMS และอีเมล

ฮาร์ดแวร์: ระบบ Linux ซีพียู 1 คอร์ 800 MHz หน่วยความจำ 512 MB และแฟลช 8 GB พอร์ต Ethernet 10/100 Mbit 1 ช่อง และพอร์ต RS485 แบบแยกทางแม่เหล็กไฟฟ้า 1 ช่อง ใช้ไฟ AC/DC 12-24V กินกำลัง 6W

ขนาดและสภาพแวดล้อม: ตัวเครื่องพลาสติก ABS ติดตั้งแบบฝังเพดาน เส้นผ่านศูนย์กลาง 130 มม. สูง 40 มม. น้ำหนัก 200 กรัม อุณหภูมิทำงาน -20 ถึง +70 °C (จัดเก็บ -40 ถึง +85 °C) ความชื้นขณะทำงาน 20 ถึง 90 % ไม่ควบแน่น (จัดเก็บ 15 ถึง 95 %)

การรับรอง: ISO 9001 (SGS), CE, BACnet Testing Laboratories (BTL) และ OPC Foundation

การใช้งานทั่วไป:

• อาคารอัจฉริยะและอาคารสำนักงาน: แสดงผลคุณภาพอากาศแบบเรียลไทม์เพื่อความสะดวกสบายและสุขภาพของผู้ใช้อาคาร
• โรงแรมและโรงพยาบาล: ตรวจวัด CO2 และ PM2.5 อย่างต่อเนื่องในห้องพัก ห้องผู้ป่วย และพื้นที่ส่วนกลาง
• โรงเรียนและมหาวิทยาลัย: ตรวจสอบการระบายอากาศในห้องเรียนและห้องบรรยาย
• ระบบระบายอากาศตามความต้องการ: ควบคุมการเติมอากาศบริสุทธิ์ตามค่า CO2 และการลดความชื้นอัตโนมัติผ่านระบบ DDC
• งานปรับปรุงอาคารเดิม: อุปกรณ์เดียวที่ทำงานทั้งเซ็นเซอร์และเกตเวย์เชื่อมคอนโทรลเลอร์ Modbus หรือ BACnet เข้าสู่ระบบ BMS
