PMC-340-A6

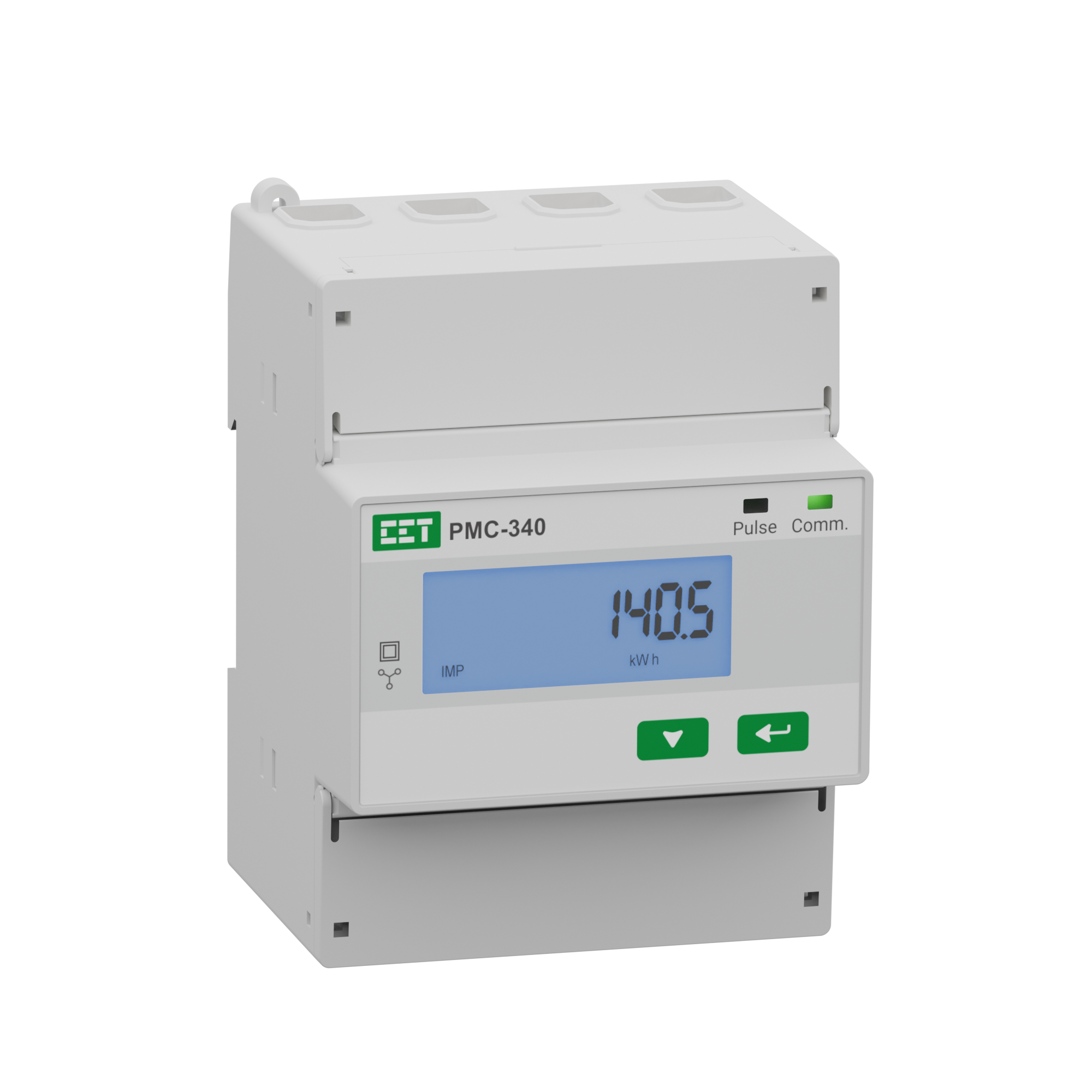

The PMC-340-A6 is CET's latest three-phase energy meter for the low-voltage power and energy metering market, featuring DIN-Rail mounting, high-accuracy true RMS measurements and a large, easy-to-read backlit LCD display. It complies with IEC 62053-21:2020 & AS 62053.21:2023 Class 0.5 for 100A direct connected input, and IEC 62053-22:2020 & AS 62053.22:2023 Class 0.5S for CT input.

Key Features:

Multifunction true RMS measurements: Uln, Ull, Current, Phase Angle, calculated In, P/Q/S, PF, dPF and Frequency, with per-phase and total kWh & kvarh (Imp./Exp./Tot./Net), kVAh and 4-quadrant kvarh.
Power quality analysis: Voltage and current THD, TOHD, TEHD and individual harmonics up to the 31st order, plus unbalance, K-Factor, Crest Factor and TDD.
Flexible current input: Direct connected input up to 100A without an external CT, or a CT input model for larger systems.
Multi-Tariff TOU: Two TOU schedules, each with 12 seasons, 20 daily profiles of 14 periods, 90 holidays or alternate days and 5 tariffs.
Data Recording: 16MB on-board non-volatile memory with two data recorders of up to 16 parameters, recording intervals from 1 second to 40 days.
Monitoring & Alarms: 20 user-programmable setpoints covering voltage, current, power, temperature and DI status, plus a 128-event SOE log time-stamped to ±1ms.
WAGES Ready: One self-excited digital input for status monitoring and pulse counting (Water, Air, Gas, Electric, Steam).
Tamper Detection: Built-in magnetic tamper sensors with alarm events logged to the SOE.
Demands: Demand and max. demand for Current, P/Q/S, Uln, Ull and Temperature, with Max./Min. logging and 12 months of monthly energy records.
Communications: Optically isolated RS-485 port (1,200-38,400 bps) with Modbus RTU protocol, 3-level password security and a battery-backed RTC.
System Integration: Supported by PecStar® iEMS and easily integrated into other automation or SCADA systems via Modbus RTU.

Typical Applications:

DIN-Rail mount energy metering.
Industrial, commercial and utility substation metering.
Building, factory and process automation.
Sub-metering and cost allocation.
NMI compliant energy management.

Catalogue Datasheet User Manual

No items found.

หน้าหลัก

สินค้า

PMC-340-A6

PMC-340-A6 เป็นมิเตอร์วัดพลังงานสามเฟสรุ่นล่าสุดจาก CET สำหรับตลาดการวัดกำลังไฟฟ้าและพลังงานแรงดันต่ำ ออกแบบให้ติดตั้งบนราง DIN วัดค่าแบบ true RMS ความแม่นยำสูง พร้อมจอ LCD ขนาดใหญ่พร้อมไฟส่องหลังที่อ่านง่าย รองรับมาตรฐาน IEC 62053-21:2020 และ AS 62053.21:2023 Class 0.5 สำหรับการต่อกระแสโดยตรง 100A และ IEC 62053-22:2020 และ AS 62053.22:2023 Class 0.5S สำหรับการต่อผ่าน CT

คุณสมบัติเด่น:

การวัดแบบ true RMS หลากหลาย: แรงดัน Uln และ Ull, กระแส, มุมเฟส, กระแสนิวทรัลที่คำนวณได้, P/Q/S, ค่าตัวประกอบกำลัง และความถี่ รวมทั้ง kWh และ kvarh รายเฟสและรวม (Imp./Exp./Tot./Net), kVAh และ kvarh แบบ 4 ควอดรันต์
การวิเคราะห์คุณภาพไฟฟ้า: THD, TOHD, TEHD ของแรงดันและกระแส รวมถึงฮาร์มอนิกรายลำดับสูงสุดที่ 31 รวมทั้งความไม่สมดุล, K-Factor, Crest Factor และ TDD
การต่อกระแสที่ยืดหยุ่น: รับกระแสโดยตรงสูงสุด 100A โดยไม่ต้องใช้ CT ภายนอก หรือเลือกรุ่นต่อผ่าน CT สำหรับระบบขนาดใหญ่
อัตราค่าไฟหลายช่วงเวลา (TOU): รองรับ 2 ตาราง แต่ละตารางมี 12 ฤดูกาล, 20 โปรไฟล์รายวัน (14 ช่วงเวลาต่อโปรไฟล์), 90 วันหยุดหรือวันพิเศษ และ 5 อัตรา
การบันทึกข้อมูล: หน่วยความจำถาวรบนบอร์ด 16MB พร้อมตัวบันทึกข้อมูล 2 ชุด สูงสุด 16 พารามิเตอร์ ช่วงเวลาบันทึกตั้งแต่ 1 วินาทีถึง 40 วัน
การตรวจสอบและการแจ้งเตือน: ตั้งค่า Setpoint ได้ 20 จุด ครอบคลุมแรงดัน กระแส กำลังไฟ อุณหภูมิ และสถานะ DI พร้อมบันทึกเหตุการณ์ SOE 128 รายการ ระบุเวลาแม่นยำ ±1ms
รองรับ WAGES: อินพุตดิจิทัล 1 ช่องสำหรับการตรวจสอบสถานะและการนับพัลส์ (น้ำ ลม แก๊ส ไฟฟ้า ไอน้ำ)
การตรวจจับการงัดแงะ: เซ็นเซอร์ตรวจจับสนามแม่เหล็กในตัว พร้อมบันทึกเหตุการณ์แจ้งเตือนลง SOE Log
ค่าความต้องการพลังงาน: วัดค่า Demand และ Max. Demand ของกระแส, P/Q/S, Uln, Ull และอุณหภูมิ พร้อมบันทึกค่าสูงสุด/ต่ำสุด และข้อมูลพลังงานรายเดือนย้อนหลัง 12 เดือน
การสื่อสาร: พอร์ต RS-485 แบบแยกสัญญาณด้วยแสง (1,200-38,400 bps) รองรับโปรโตคอล Modbus RTU ระบบรหัสผ่าน 3 ระดับ และนาฬิกาเวลาจริงที่มีแบตเตอรี่สำรอง
การเชื่อมต่อระบบ: รองรับโดย PecStar® iEMS และเชื่อมต่อกับระบบอัตโนมัติหรือ SCADA อื่นๆ ได้ง่ายผ่าน Modbus RTU
