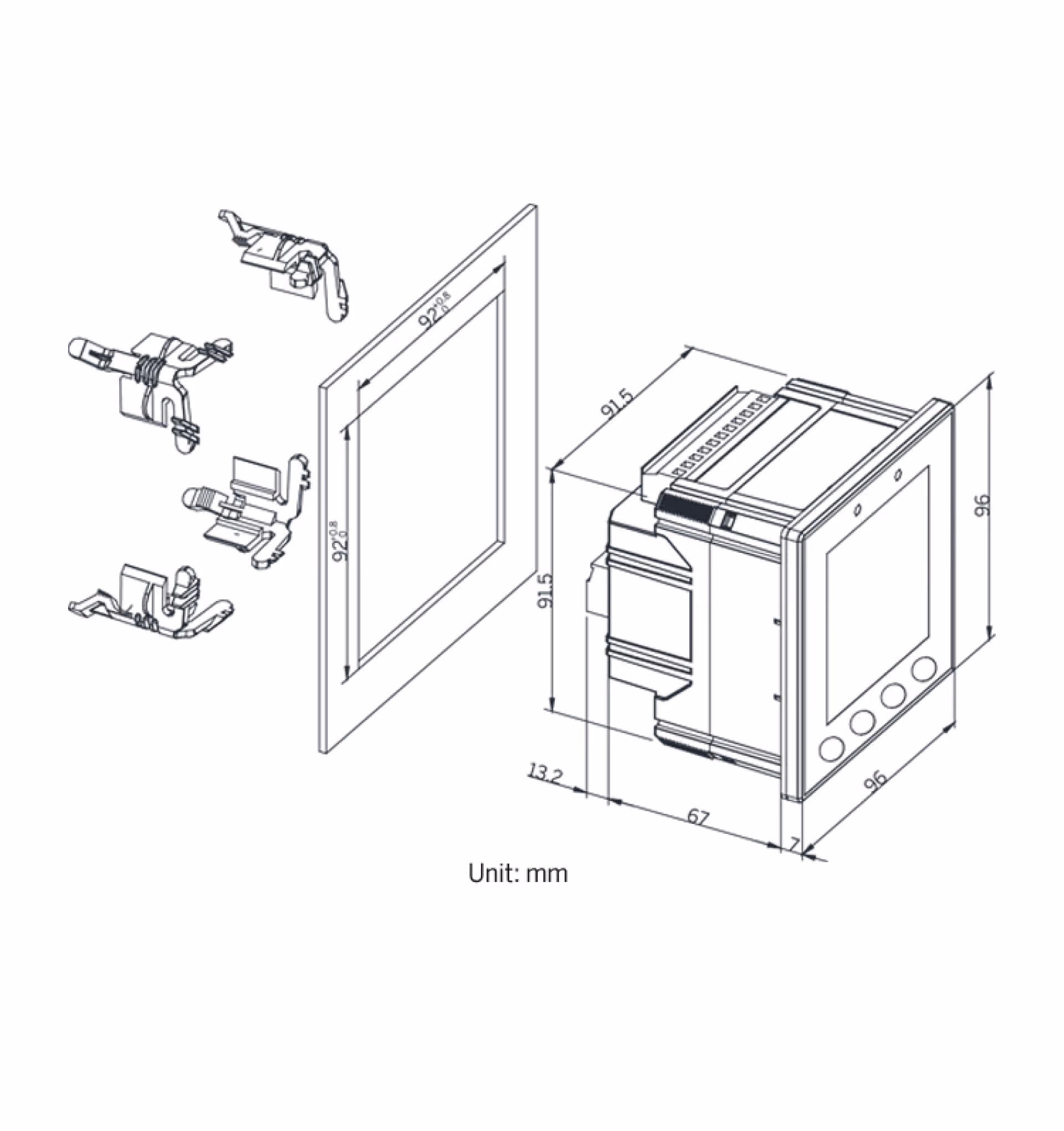

The PMC-53A is a DIN96 (96x96x88mm) intelligent multifunction meter designed for precise monitoring of three-phase power and energy parameters. Compliant with IEC 62053-22 Class 0.5S, ANSI C12.20 Class 0.2, and EN50470-1/3 Class C standards, it serves as a reliable replacement for analog instrumentation in various applications.​

Key Features:

• High Accuracy: Complies with IEC 62053-22 Class 0.5S, ANSI C12.20 Class 0.2, and EN50470-1/3 Class C standards.
• Comprehensive Measurements: Provides real-time monitoring of voltage, current, power, energy, frequency, power factor, harmonics (up to 31st), and more.
• Advanced Analysis: Features include Total Harmonic Distortion (THD), Total Demand Distortion (TDD), K-Factor, Crest Factor, unbalance, phase angle, and displacement power factor.

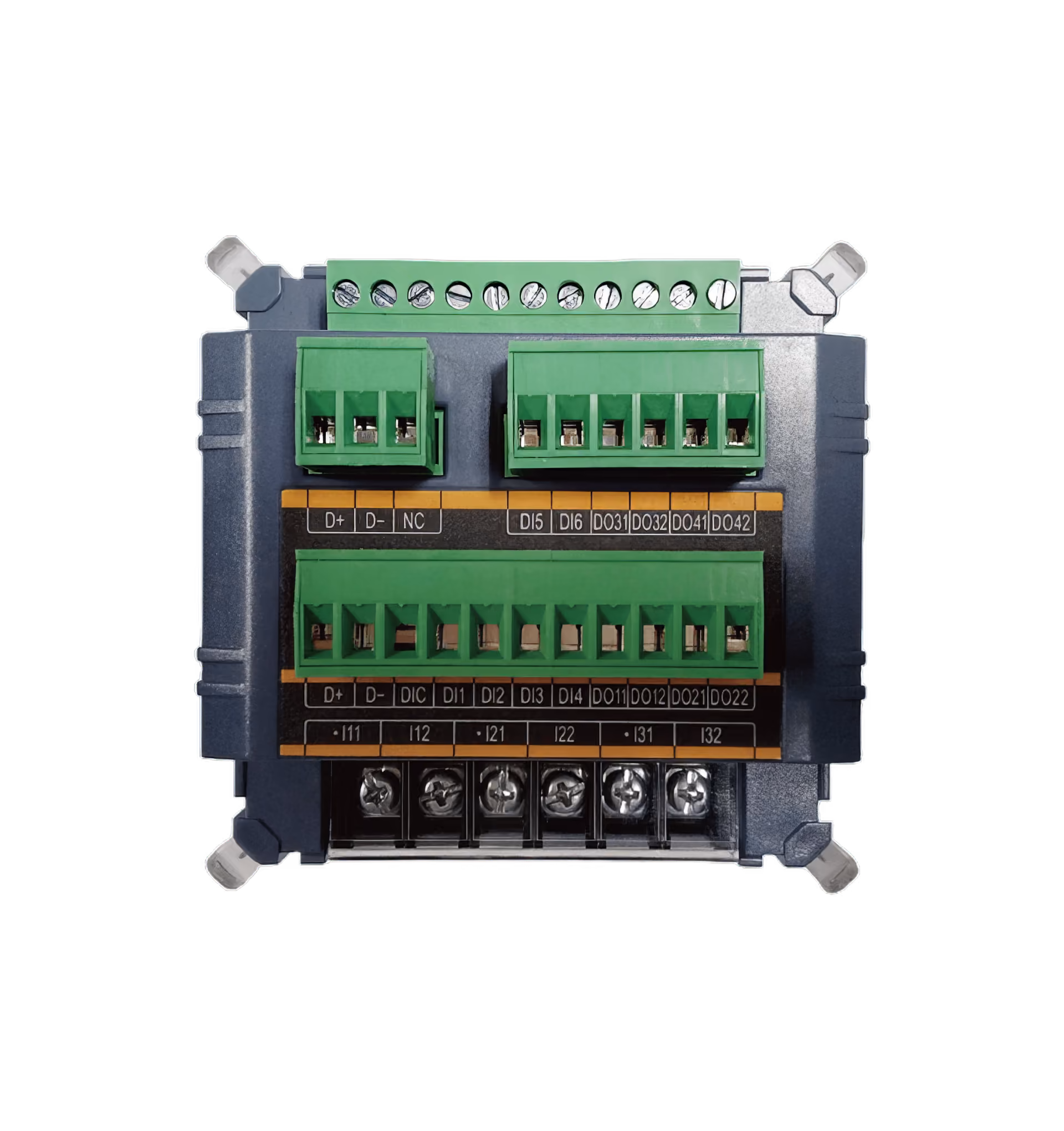

• Flexible I/O Options: Supports optional I4 input for neutral current measurement, up to six digital inputs for status monitoring, and four relay outputs for control and alarm applications.
• Communication: Equipped with a standard RS-485 port supporting Modbus RTU, BACnet MS/TP, Metasys N2, and DNP 3.0 protocols. An optional second RS-485 port is available for expanded connectivity.
• Data Logging: Offers energy logs, maximum/minimum logs, and event logs with timestamping for comprehensive data analysis.
• Integration: Seamlessly integrates into energy management systems (EMS), building automation systems (BAS), and utility substation automation.

Typical Applications:

• Industrial, commercial, and utility substation metering.
• Building, factory, and process automation.
• Sub-metering and cost allocation.
• Energy management and power quality monitoring.​

With its robust features and compact design, the PMC-53A serves as a vital component in intelligent power and energy management solutions.

PMC-53A 是一款 DIN96 尺寸（96x96x88mm）的智能多功能电表，专为精确监测三相电力和能耗参数而设计。
符合 IEC 62053-22 Class 0.5S、ANSI C12.20 Class 0.2 和 EN50470-1/3 Class C 标准，可作为多种应用中模拟仪表的可靠替代方案。

主要特点：

• 高精度： 符合 IEC 62053-22 Class 0.5S、ANSI C12.20 Class 0.2 和 EN50470-1/3 Class C 标准
• 全面测量： 实时监测电压、电流、功率、电能、频率、功率因数、谐波（最高至 31 次）等参数
• 高级分析： 包括总谐波失真（THD）、总需求失真（TDD）、K 因子、峰值因子、不平衡、相位角和位移功率因数
• 灵活的 I/O 选项： 支持可选 I4 输入用于中性线电流测量，最多六路数字输入用于状态监测，四路继电器输出用于控制和报警
• 通信接口： 标配 RS-485 接口，支持 Modbus RTU、BACnet MS/TP、Metasys N2 和 DNP 3.0 协议，另可选配第二个 RS-485 接口以扩展连接能力
• 数据记录： 提供能耗日志、最大/最小值记录和带时间戳的事件日志，便于全面数据分析
• 系统集成： 可无缝集成至能源管理系统（EMS）、楼宇自动化系统（BAS）和公用事业变电站自动化中

典型应用：

• 工业、商业与公用事业变电站计量
• 楼宇、工厂与流程自动化
• 分项计量与成本分配
• 能源管理与电能质量监测
  凭借其强大的功能与紧凑的设计，PMC-53A 是智能电力与能源管理解决方案中的关键组成部分。

‍

PMC-53A เป็นมิเตอร์อัจฉริยะมัลติฟังก์ชัน ขนาด DIN96 (96x96x88 มม.) สำหรับการตรวจวัดพารามิเตอร์ไฟฟ้าแบบสามเฟสอย่างแม่นยำ
ผ่านมาตรฐาน IEC 62053-22 Class 0.5S, ANSI C12.20 Class 0.2 และ EN50470-1/3 Class C และสามารถใช้งานแทนอุปกรณ์อนาล็อกในหลากหลายแอปพลิเคชันได้อย่างน่าเชื่อถือ

คุณสมบัติหลัก:

• ความแม่นยำสูง: รองรับมาตรฐาน IEC 62053-22 Class 0.5S, ANSI C12.20 Class 0.2 และ EN50470-1/3 Class C
• การวัดที่ครอบคลุม: ตรวจวัดแรงดัน กระแส พลังงาน ความถี่ เพาเวอร์แฟกเตอร์ ฮาร์มอนิกส์ (สูงสุดถึงลำดับที่ 31) และอื่น ๆ
• การวิเคราะห์ขั้นสูง: รองรับค่าความเพี้ยนฮาร์มอนิกทั้งหมด (THD), ความเพี้ยนของโหลด (TDD), ค่า K, ค่าสัมประสิทธิ์ยอดคลื่น, ความไม่สมดุล, มุมเฟส และเพาเวอร์แฟกเตอร์เชิงมุม
• อินพุต/เอาต์พุตที่ยืดหยุ่น: รองรับ I4 input สำหรับตรวจวัดกระแสนิวทรอล, อินพุตดิจิทัลได้สูงสุด 6 ช่อง และเอาต์พุตรีเลย์ 4 ช่องสำหรับควบคุมและการแจ้งเตือน
• การสื่อสาร: มีพอร์ต RS-485 มาตรฐาน รองรับโปรโตคอล Modbus RTU, BACnet MS/TP, Metasys N2 และ DNP 3.0 และสามารถเพิ่มพอร์ต RS-485 อีกหนึ่งช่องเป็นตัวเลือก
• การบันทึกข้อมูล: รองรับ log พลังงาน, log ค่าสูงสุด/ต่ำสุด และ event log พร้อม timestamp เพื่อการวิเคราะห์ข้อมูลที่สมบูรณ์
• การบูรณาการ: เชื่อมต่อกับระบบ EMS, BAS และระบบอัตโนมัติในสถานีย่อยได้อย่างไร้รอยต่อ

การใช้งานทั่วไป:

• การวัดพลังงานในสถานีย่อยอุตสาหกรรม พาณิชยกรรม และระบบสาธารณูปโภค
• ระบบอัตโนมัติในอาคาร โรงงาน และกระบวนการผลิต
• การวัดพลังงานแยกย่อยและการจัดสรรต้นทุน
• การจัดการพลังงานและการตรวจสอบคุณภาพไฟฟ้า
  ด้วยคุณสมบัติที่แข็งแกร่งและดีไซน์กะทัดรัด PMC-53A จึงเป็นส่วนสำคัญของโซลูชันการจัดการพลังงานอัจฉริยะ

PMC-53A ialah meter pintar pelbagai fungsi bersaiz DIN96 (96x96x88mm), direka khas untuk pemantauan tepat parameter tenaga dan kuasa tiga fasa.
Mematuhi piawaian IEC 62053-22 Class 0.5S, ANSI C12.20 Class 0.2 dan EN50470-1/3 Class C, ia adalah pengganti ideal kepada instrumen analog dalam pelbagai aplikasi.

Ciri-ciri Utama:

• Ketepatan Tinggi: Mematuhi IEC 62053-22 Class 0.5S, ANSI C12.20 Class 0.2 dan EN50470-1/3 Class C
• Pengukuran Menyeluruh: Pantau voltan, arus, kuasa, tenaga, frekuensi, faktor kuasa, harmonik (hingga 31) dan banyak lagi secara masa nyata
• Analisis Lanjutan: Menyokong THD, TDD, K-Factor, Crest Factor, ketidakseimbangan, sudut fasa dan displacement power factor
• Pilihan I/O Fleksibel: Menyokong input I4 untuk pengukuran arus neutral, sehingga 6 input digital untuk pemantauan status, dan 4 output relay untuk kawalan atau penggera
• Komunikasi: Dilengkapi dengan port RS-485 standard yang menyokong Modbus RTU, BACnet MS/TP, Metasys N2 dan DNP 3.0, dengan pilihan tambahan RS-485 kedua
• Log Data: Menyediakan log tenaga, log maksimum/minimum dan log peristiwa dengan cap masa untuk analisis data terperinci
• Integrasi Sistem: Boleh diintegrasi ke dalam EMS, BAS dan sistem automasi pencawang dengan lancar

Aplikasi Biasa:

• Pemeteran pencawang industri, komersial dan utiliti
• Automasi bangunan, kilang dan proses
• Pemeteran sub dan pengagihan kos
• Pengurusan tenaga dan pemantauan kualiti kuasa
  Dengan ciri yang mantap dan reka bentuk yang padat, PMC-53A berfungsi sebagai komponen penting dalam penyelesaian pengurusan tenaga dan kuasa pintar

PMC-53A là đồng hồ đo điện thông minh đa chức năng kích thước DIN96 (96x96x88mm), được thiết kế để giám sát chính xác các thông số năng lượng và điện ba pha.
Thiết bị tuân thủ các tiêu chuẩn IEC 62053-22 Class 0.5S, ANSI C12.20 Class 0.2 và EN50470-1/3 Class C, thay thế đáng tin cậy cho các thiết bị đo analog trong nhiều ứng dụng.

Tính năng chính:

• Độ chính xác cao: Tuân thủ các tiêu chuẩn IEC 62053-22 Class 0.5S, ANSI C12.20 Class 0.2, EN50470-1/3 Class C
• Đo lường toàn diện: Giám sát điện áp, dòng điện, công suất, năng lượng, tần số, hệ số công suất, hài (lên đến bậc 31), v.v. theo thời gian thực
• Phân tích nâng cao: Bao gồm THD, TDD, hệ số K, hệ số đỉnh sóng, mất cân bằng, góc pha và hệ số công suất dịch chuyển
• Tùy chọn I/O linh hoạt: Hỗ trợ đầu vào I4 để đo dòng trung tính, tối đa 6 đầu vào số để giám sát trạng thái và 4 đầu ra rơ-le để điều khiển hoặc cảnh báo
• Giao tiếp: Tích hợp cổng RS-485 hỗ trợ Modbus RTU, BACnet MS/TP, Metasys N2, DNP 3.0 và tùy chọn cổng RS-485 thứ hai
• Ghi dữ liệu: Hỗ trợ nhật ký năng lượng, nhật ký giá trị tối đa/tối thiểu, nhật ký sự kiện có dấu thời gian để phân tích dữ liệu chi tiết
• Tích hợp hệ thống: Dễ dàng tích hợp vào EMS, BAS và hệ thống tự động hóa trạm biến áp

Ứng dụng điển hình:

• Đo đếm điện tại các trạm biến áp công nghiệp, thương mại và tiện ích
• Tự động hóa tòa nhà, nhà máy và quy trình
• Đo đếm phụ và phân bổ chi phí
• Quản lý năng lượng và giám sát chất lượng điện
  Với tính năng mạnh mẽ và thiết kế nhỏ gọn, PMC-53A đóng vai trò quan trọng trong các giải pháp quản lý điện năng thông minh
